    Ändern der Darstellung der Diagrammachsen


    Ändern der Darstellung der Diagrammachsen
    Excel für Microsoft 365 Word für Microsoft 365 Outlook für Microsoft 365 PowerPoint für Microsoft 365 Excel für Microsoft 365 für Mac Word für Microsoft 365 für Mac PowerPoint für Microsoft 365 für Mac Excel 2019 Word 2019 Outlook 2019 PowerPoint 2019 Excel 2016 Excel 2019 für Mac PowerPoint 2019 für Mac Word 2019 für Mac Word 2016 Outlook 2016 PowerPoint 2016 Excel 2013 Word 2013 Outlook 2013 PowerPoint 2013 Excel 2010 Word 2010 Outlook 2010 PowerPoint 2010 Excel 2016 für Mac PowerPoint 2016 für Mac Word 2016 für Mac Excel Starter 2010 Mehr... Weniger Bei den meisten Diagrammtypen können Sie die Diagrammachsen ein- oder ausblenden. Damit die Diagrammdaten einfacher zu verstehen sind, können Sie auch deren Darstellung ändern.

    Wichtig: In diesem Artikel wird NICHT erläutert, wie die Skalierung der Diagrammachsen geändert wird. Informationen zum Ändern der Skalierung finden Sie unter:

    Weitere Informationen zu Achsen
    Diagramme weisen in der Regel zwei Achsen zum Messen und Kategorisieren von Daten auf: eine vertikale Achse (auch bekannt als "Größenachse" oder "y-Achse") und eine horizontale Achse (auch bekannt als "Rubrikenachse" oder "x-Achse"). 3D-Säulen-, 3D-Kegel- und 3D-Pyramidendiagramme weisen eine dritte Achse, die Tiefenachse (auch bekannt als "Reihenachse" oder "z-Achse") auf, sodass Daten entlang der Tiefe eines Diagramms dargestellt werden können. Netzdiagramme weisen keine horizontale Achse (Rubrikenachse) auf und Kreis- und Ringdiagramme überhaupt keine Achse.


    Ändern der Darstellung der Diagrammachsen fa718634-2236-4192-9004-1097cecc1c02.jpg



    Ändern der Darstellung der Diagrammachsen [​IMG]
    Vertikale Achse (Größenachse)


    Ändern der Darstellung der Diagrammachsen [​IMG]
    Horizontale Achse (Rubrikenachse)


    Ändern der Darstellung der Diagrammachsen [​IMG]
    Tiefenachse (Reihenachse)

    Im Folgenden wird beschrieben, wie Sie Ihre Diagramme ändern können, um deren Wirkung zu erhöhen und Informationen besser zu vermitteln. Weitere Informationen dazu, was Achsen sind und welche Aktionen damit möglich sind, finden Sie unter Alles über Achsen.

    Windows macOS  Hinweis: Das folgende Verfahren bezieht sich auf Office 2013 und neuere Versionen. Suchen Sie nach Office 2010-Schritten?

    Ein- oder Ausblenden von Achsen
    1. Klicken Sie auf eine beliebige Stelle in dem Diagramm, dessen Achsen Sie ein- oder ausblenden möchten.

      Dadurch werden die Diagrammtools mit den Registerkarten Entwurf und Format angezeigt.

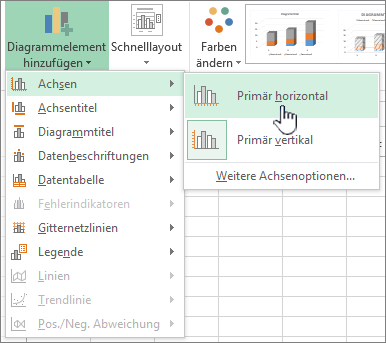

    2. Klicken Sie auf der Registerkarte Entwurf auf den Abwärtspfeil neben "Diagrammelemente hinzufügen", und zeigen Sie im Flyoutmenü auf Achsen.


      Ändern der Darstellung der Diagrammachsen 5bbbc933-4602-4409-8b89-75d64bd0ff76.png


    3. Klicken Sie auf den Achsentyp, den Sie anzeigen oder ausblenden möchten.

    Anpassen der Achsenteilstriche und Beschriftungen
    1. Klicken Sie in einem Diagramm auf die Achse mit den Teilstrichen und Beschriftungen, die Sie anpassen möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf und Format angezeigt.

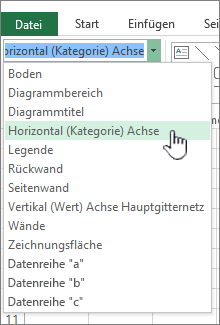

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen 96b716d6-21b5-4b9f-8ecf-b1ce4e826b06.png


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    Ändern der Anzahl von Rubriken zwischen Beschriftungen oder Teilstrichen
    1. Klicken Sie in einem Diagramm auf die horizontale Achse (Rubrikenachse), die Sie ändern möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen 96b716d6-21b5-4b9f-8ecf-b1ce4e826b06.png


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Führen Sie unter Achsenoptionen einen der folgenden Schritte oder beide aus:

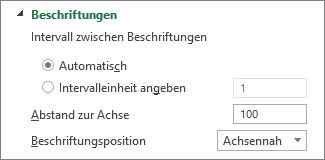

      1. Wenn Sie das Intervall zwischen Achsenbeschriftungen ändern möchten, klicken Sie unter Intervall zwischen Beschriftungen auf Intervalleinheit angeben. Geben Sie dann im Textfeld die gewünschte Zahl ein.


        Ändern der Darstellung der Diagrammachsen 5d6c0442-e28e-41bd-9bad-08b671f68dc2.png


        Tipp    Geben Sie 1 ein, um eine Beschriftung für jede Rubrik anzuzeigen, 2 ein, um eine Beschriftung für jede weitere Rubrik anzuzeigen, 3 ein, um eine Beschriftung für jede dritte Rubrik anzuzeigen, usw.

      2. Zum Ändern der Platzierung der Achsenbeschriftungen geben Sie im Feld Beschriftungsabstand von Achse die gewünschte Zahl ein.

        Tipp    Geben Sie eine kleinere Zahl ein, um die Beschriftungen näher an der Achse zu platzieren. Geben Sie eine größere Zahl ein, wenn Sie mehr Abstand zwischen Beschriftung und Achse haben möchten.

    Ändern der Ausrichtung von Beschriftungen
    Sie können die Ausrichtung von Achsenbeschriftungen sowohl auf der horizontalen Achse (Rubrikenachse) als auch auf der vertikalen Achse (Größenachse) ändern. Wenn Ihr Diagramm Rubrikenbeschriftungen mit mehreren Ebenen enthält, können Sie die Ausrichtung aller Ebenen von Beschriftungen ändern. Darüber hinaus können Sie den Abstand zwischen den Beschriftungsebenen auf der horizontalen Achse (Rubrikenachse) ändern.

    1. Klicken Sie in einem Diagramm auf die Achse mit den Beschriftungen, die Sie anders ausrichten möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen 96b716d6-21b5-4b9f-8ecf-b1ce4e826b06.png


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Klicken Sie im Dialogfeld Achse formatieren auf Textoptionen.

    4. Führen Sie unter Textfeld eine oder mehrere der folgenden Aktionen aus:
      1. Klicken Sie im Feld Vertikale Ausrichtung auf die gewünschte vertikale Ausrichtungsoption.

      2. Klicken Sie im Feld Textrichtung auf die gewünschte Textausrichtung.

      3. Wählen Sie im Feld Benutzerdefinierter Winkel den gewünschten Grad der Drehung aus.

    Tipp    Sie können die horizontale Ausrichtung von Achsenbeschriftungen auch ändern, indem Sie auf die Achse klicken und dann auf der Startsymbolleiste auf Linksbündig
    Ändern der Darstellung der Diagrammachsen [​IMG]
    , Zentrieren
    Ändern der Darstellung der Diagrammachsen [​IMG]
    oder Rechtsbündig
    Ändern der Darstellung der Diagrammachsen [​IMG]
    klicken.

    Ändern des Texts von Rubrikenbeschriftungen
    Sie können den Text von Rubrikenbeschriftungen auf dem Arbeitsblatt oder aber direkt im Diagramm ändern.

    Ändern des Texts von Rubrikenbeschriftungen auf dem Arbeitsblatt

    1. Klicken Sie auf dem Arbeitsblatt auf die Zelle mit dem Namen der Beschriftung, die Sie ändern möchten.

    2. Geben Sie den neuen Namen ein, und drücken Sie die EINGABETASTE.

    Hinweis    Die am Arbeitsblatt vorgenommenen Änderungen werden im Diagramm automatisch aktualisiert.

    Ändern des Beschriftungstexts im Diagramm

    1. Klicken Sie im Diagramm auf die horizontale Achse, oder führen Sie die folgenden Schritte aus, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die horizontale Achse (Rubrikenachse).


        Ändern der Darstellung der Diagrammachsen 96b716d6-21b5-4b9f-8ecf-b1ce4e826b06.png


    2. Klicken Sie auf der Registerkarte Entwurf in der Gruppe Daten auf Daten auswählen.


      Ändern der Darstellung der Diagrammachsen 6f00b942-2787-4719-a39a-759285ec8358.jpg


    3. Klicken Sie im Dialogfeld Datenquelle auswählen unter Horizontale Achsenbeschriftungen (Rubrik) auf Bearbeiten.

    4. Führen Sie im Feld Achsenbeschriftungsbereich eine der folgenden Aktionen aus:
      1. Geben Sie den Arbeitsblattbereich an, den Sie als Rubrikenachsenbeschriftungen verwenden möchten.

      2. Geben Sie die gewünschten Beschriftungen, durch Semikolons getrennt, ein – beispielsweise Abteilung A; Abteilung B; Abteilung C.

        Hinweis    Wenn Sie den Beschriftungstext im Feld Achsenbeschriftungsbereich eingeben, ist der Text für die Rubrikenachse mit keiner Arbeitsblattzelle mehr verknüpft.

    5. Klicken Sie auf OK.

    Ändern der Darstellung von Text und Zahlen in Beschriftungen
    Sie können das Format von Text in Rubrikenachsenbeschriftungen oder die Zahlen auf der Größenachse ändern.

    Formatieren von Text

    1. Klicken Sie in einem Diagramm mit der rechten Maustaste auf die Achse mit den Beschriftungen, die Sie formatieren möchten.

    2. Klicken Sie auf der Startsymbolleiste auf die gewünschten Formatierungsoptionen.

    Tipp    Sie können auch die Achse mit den Beschriftungen auswählen und dann die Formatierungsschaltflächen auf der Registerkarte Start in der Gruppe Schriftart verwenden.

    Formatieren von Zahlen

    1. Klicken Sie in einem Diagramm auf die Achse mit den Zahlen, die Sie formatieren möchten, oder führen Sie die folgenden Schritte aus, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      • Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf und Format angezeigt.

      • Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen 96b716d6-21b5-4b9f-8ecf-b1ce4e826b06.png


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

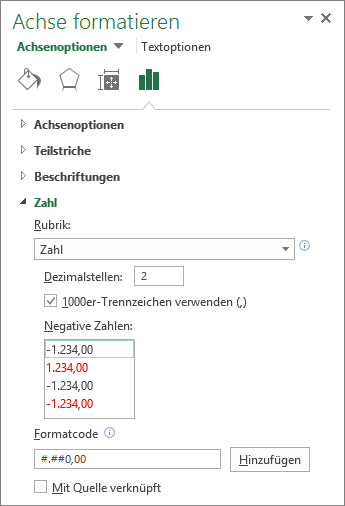

    3. Klicken Sie unter "Achsenoptionen" auf Zahl, und wählen Sie im Feld Kategorie das gewünschte Zahlenformat aus.

      Tipp    Wenn für das ausgewählte Zahlenformat Dezimalstellen verwendet werden, können Sie sie im Feld Dezimalstellen angeben.

    4. Wenn die Zahlen weiterhin mit den Arbeitsblattzellen verknüpft sein sollen, aktivieren Sie das Kontrollkästchen Mit Quelldaten verknüpft.


    Ändern der Darstellung der Diagrammachsen 17e2b776-9569-43d8-b1fe-834fdc71a29d.png


    Hinweis    Bevor Sie Zahlen als Prozentwert formatieren, stellen Sie sicher, dass sie in den Quelldaten als Prozentwerte berechnet wurden und jetzt im Dezimalformat angezeigt werden. Prozentwerte werden auf dem Arbeitsblatt mithilfe der Gleichung Betrag / Summe = Prozentwert berechnet. Wenn Sie beispielsweise 10 / 100 = 0,1 berechnen und dann 0,1 als Prozentwert formatieren, wird die Zahl ordnungsgemäß als 10 % angezeigt.

    Ändern der Anzeige von Diagrammachsen in Office 2010
    Ein-oder Ausblenden von Achsen (Office 2010)
    1. Klicken Sie auf eine beliebige Stelle in dem Diagramm, dessen Achsen Sie ein- oder ausblenden möchten.

      Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

    2. Klicken Sie auf der Registerkarte Layout in der Gruppe Achsen auf Achsen.


      Ändern der Darstellung der Diagrammachsen 49ef8319-481c-4f42-a60f-87350a9050ee.jpg


    3. Klicken Sie auf den Achsentyp, den Sie ein- oder ausblenden möchten, und klicken Sie dann auf die gewünschten Optionen.

    Anpassen von Achsen Teilstrichen und-Beschriftungen (Office 2010)
    1. Klicken Sie in einem Diagramm auf die Achse mit den Teilstrichen und Beschriftungen, die Sie anpassen möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen b016de3a-cb08-4bce-957e-26a23c996fd1.jpg


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Führen Sie unter Achsenoptionen einen oder mehrere der folgenden Schritte aus:
      1. Wenn Sie die Anzeige von Hauptteilstrichen ändern möchten, klicken Sie im Feld Hauptteilstrich auf die gewünschte Teilstrichposition.

      2. Wenn Sie die Anzeige von Hilfsteilstrichen ändern möchten, klicken Sie im Dropdownlistenfeld Hilfsteilstrich auf die gewünschte Teilstrichposition.

      3. Wenn Sie die Position der Beschriftungen ändern möchten, klicken Sie im Feld Achsenbeschriftungen auf die gewünschte Option.

        Tipp    Zum Ausblenden der Teilstriche oder Teilstrichbeschriftungen klicken Sie im Feld Achsenbeschriftungen auf Keine.

    Ändern der Anzahl von Kategorien zwischen Beschriftungen oder Teilstrichen (Office 2010)
    1. Klicken Sie in einem Diagramm auf die horizontale Achse (Rubrikenachse), die Sie ändern möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen b016de3a-cb08-4bce-957e-26a23c996fd1.jpg


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Führen Sie unter Achsenoptionen einen der folgenden Schritte oder beide aus:
      1. Wenn Sie das Intervall zwischen Achsenbeschriftungen ändern möchten, klicken Sie unter Intervall zwischen Beschriftungen auf Intervalleinheit angeben. Geben Sie dann im Textfeld die gewünschte Zahl ein.

        Tipp    Geben Sie 1 ein, um eine Beschriftung für jede Rubrik anzuzeigen, 2 ein, um eine Beschriftung für jede weitere Rubrik anzuzeigen, 3 ein, um eine Beschriftung für jede dritte Rubrik anzuzeigen, usw.

      2. Zum Ändern der Platzierung der Achsenbeschriftungen geben Sie im Feld Beschriftungsabstand von Achse die gewünschte Zahl ein.

        Tipp    Geben Sie eine kleinere Zahl ein, um die Beschriftungen näher an der Achse zu platzieren. Geben Sie eine größere Zahl ein, wenn Sie mehr Abstand zwischen Beschriftung und Achse haben möchten.

    Ändern der Ausrichtung und Ausrichtung von Etiketten (Office 2010)
    Sie können die Ausrichtung von Achsenbeschriftungen sowohl auf der horizontalen Achse (Rubrikenachse) als auch auf der vertikalen Achse (Größenachse) ändern. Wenn Ihr Diagramm Rubrikenbeschriftungen mit mehreren Ebenen enthält, können Sie die Ausrichtung aller Ebenen von Beschriftungen ändern. Darüber hinaus können Sie den Abstand zwischen den Beschriftungsebenen auf der horizontalen Achse (Rubrikenachse) ändern.

    1. Klicken Sie in einem Diagramm auf die Achse mit den Beschriftungen, die Sie anders ausrichten möchten. Sie können aber auch die folgenden Schritte ausführen, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen b016de3a-cb08-4bce-957e-26a23c996fd1.jpg


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Klicken Sie im Dialogfeld Achse formatieren auf Ausrichtung.

    4. Führen Sie unter Textlayout eine oder mehrere der folgenden Aktionen aus:
      1. Klicken Sie im Feld Vertikale Ausrichtung auf die gewünschte vertikale Ausrichtungsoption.

      2. Klicken Sie im Feld Textrichtung auf die gewünschte Textausrichtung.

      3. Wählen Sie im Feld Benutzerdefinierter Winkel den gewünschten Grad der Drehung aus.

    Tipp    Sie können die horizontale Ausrichtung von Achsenbeschriftungen auch ändern, indem Sie mit der rechten Maustaste auf die Achse klicken und dann auf der Minisymbolleiste auf Linksbündig
    Ändern der Darstellung der Diagrammachsen [​IMG]
    , Zentrieren
    Ändern der Darstellung der Diagrammachsen [​IMG]
    oder Rechtsbündig
    Ändern der Darstellung der Diagrammachsen [​IMG]
    klicken.

    Ändern des Texts von Kategorien Beschriftungen (Office 2010)
    Sie können den Text von Rubrikenbeschriftungen auf dem Arbeitsblatt oder aber direkt im Diagramm ändern.

    Ändern des Texts von Rubrikenbeschriftungen auf dem Arbeitsblatt

    1. Klicken Sie auf dem Arbeitsblatt auf die Zelle mit dem Namen der Beschriftung, die Sie ändern möchten.

    2. Geben Sie den neuen Namen ein, und drücken Sie die EINGABETASTE.

    Hinweis    Die am Arbeitsblatt vorgenommenen Änderungen werden im Diagramm automatisch aktualisiert.

    Ändern des Beschriftungstexts im Diagramm

    1. Klicken Sie im Diagramm auf die horizontale Achse, oder führen Sie die folgenden Schritte aus, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die horizontale Achse (Rubrikenachse).


        Ändern der Darstellung der Diagrammachsen b016de3a-cb08-4bce-957e-26a23c996fd1.jpg


    2. Klicken Sie auf der Registerkarte Entwurf in der Gruppe Daten auf Daten auswählen.


      Ändern der Darstellung der Diagrammachsen 6f00b942-2787-4719-a39a-759285ec8358.jpg


    3. Klicken Sie im Dialogfeld Datenquelle auswählen unter Horizontale Achsenbeschriftungen (Rubrik) auf Bearbeiten.

    4. Führen Sie im Feld Achsenbeschriftungsbereich eine der folgenden Aktionen aus:
      1. Geben Sie den Arbeitsblattbereich an, den Sie als Rubrikenachsenbeschriftungen verwenden möchten.

        Tipp    Sie können auch auf die Schaltfläche Dialog reduzieren
        Ändern der Darstellung der Diagrammachsen [​IMG]
        klicken und dann den Bereich auswählen, den Sie auf dem Arbeitsblatt verwenden möchten. Wenn Sie damit fertig sind, klicken Sie auf die Schaltfläche Dialog erweitern.

      2. Geben Sie die gewünschten Beschriftungen, durch Semikolons getrennt, ein – beispielsweise Abteilung A; Abteilung B; Abteilung C.

        Hinweis    Wenn Sie den Beschriftungstext im Feld Achsenbeschriftungsbereich eingeben, ist der Text für die Rubrikenachse mit keiner Arbeitsblattzelle mehr verknüpft.

    5. Klicken Sie auf OK.

    Ändern der Darstellung von Text und Zahlen in Etiketten (Office 2010)
    Sie können das Format von Text in Rubrikenachsenbeschriftungen oder die Zahlen auf der Größenachse ändern.

    Formatieren von Text

    1. Klicken Sie in einem Diagramm mit der rechten Maustaste auf die Achse mit den Beschriftungen, die Sie formatieren möchten.

    2. Klicken Sie auf der Minisymbolleiste auf die gewünschten Formatierungsoptionen.

    Tipp    Sie können auch die Achse mit den Beschriftungen auswählen und dann die Formatierungsschaltflächen auf der Registerkarte Start in der Gruppe Schriftart verwenden.

    Formatieren von Zahlen

    1. Klicken Sie in einem Diagramm auf die Achse mit den Zahlen, die Sie formatieren möchten, oder führen Sie die folgenden Schritte aus, um die Achse aus einer Liste von Diagrammelementen auszuwählen:
      • Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.

      • Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil im Feld Diagrammelemente und dann auf die Achse, die Sie auswählen möchten.


        Ändern der Darstellung der Diagrammachsen b016de3a-cb08-4bce-957e-26a23c996fd1.jpg


    2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl.

    3. Klicken Sie auf Zahl, und wählen Sie dann im Feld Kategorie das gewünschte Zahlenformat aus.

      Tipp    Wenn für das ausgewählte Zahlenformat Dezimalstellen verwendet werden, können Sie sie im Feld Dezimalstellen angeben.

    4. Wenn die Zahlen weiterhin mit den Arbeitsblattzellen verknüpft sein sollen, aktivieren Sie das Kontrollkästchen Mit Quelldaten verknüpft.

    Hinweis    Bevor Sie Zahlen als Prozentwert formatieren, stellen Sie sicher, dass sie in den Quelldaten als Prozentwerte berechnet wurden und jetzt im Dezimalformat angezeigt werden. Prozentwerte werden auf dem Arbeitsblatt mithilfe der Gleichung Betrag / Summe = Prozentwert berechnet. Wenn Sie beispielsweise 10 / 100 = 0,1 berechnen und dann 0,1 als Prozentwert formatieren, wird die Zahl ordnungsgemäß als 10 % angezeigt.

    Hinzufügen von Teilstrichen auf einer Achse
    Eine Achse kann so formatiert werden, dass in von Ihnen ausgewählten Intervallen Haupt- und Hilfsteilstriche angezeigt werden.

    1. Dieser Schritt bezieht sich nur auf Word für Mac: Klicken Sie im Menü Ansicht auf Druck Layout.

    2. Klicken Sie auf das Diagramm und dann auf die Registerkarte Diagrammentwurf.

    3. Klicken Sie auf Diagramm Element hinzufügen #a0 Achsen #a1 mehr Achsenoptionen.

    4. Erweitern Sie im Bereich Achse formatieren die Option Teil Striche, und klicken Sie dann auf Optionen für Haupt-und neben Marken Typen.

      Nachdem Sie Teilstriche hinzugefügt haben, können Sie die Intervalle zwischen den Teilstrichen ändern, indem Sie den Wert im Feld Intervall zwischen Marken ändern.

    Alles über Achsen
    Nicht bei allen Diagrammtypen werden Achsen auf die gleiche Weise dargestellt. So zeigen beispielsweise Punkt (XY)-Diagramme und Blasendiagramme numerische Werte sowohl auf der horizontalen Achse als auch auf der vertikalen Achse an. Ein Beispiel hierfür könnte sein, wie viel cm Niederschlag gegen Luftdruck dargestellt wird. Diese beiden Elemente haben numerische Werte, und die Datenpunkte werden auf der x- und y-Achse relativ zu ihren numerischen Werten dargestellt. Größenachsen bieten verschiedene Optionen, beispielsweise die Möglichkeit zum Festlegen der Skalierung auf "logarithmisch".

    Andere Diagrammtypen, beispielsweise Säulen-, Linien- und Flächendiagramme, zeigen numerische Werte nur auf der vertikalen Achse (Größenachse) und Textgruppierungen (oder Rubriken) auf der horizontalen Achse an. Ein Beispiel hierfür könnte sein, wie viel cm Niederschlag gegen geografische Regionen dargestellt wird. In diesem Beispiel sind die geografischen Regionen Textkategorien der Daten, die auf der horizontalen Achse (Rubrikenachse) dargestellt werden. Die geografischen Regionen weisen einheitliche Abstände auf, weil es sich hier um Text statt um Werte handelt, die gemessen werden können. Berücksichtigen Sie diesen Unterschied bei der Auswahl eines Diagrammtyps, weil die Optionen für Größen- und Rubrikenachse unterschiedlich sind. In diesem Zusammenhang: Die Tiefenachse (Serienachse) ist eine andere Form der Rubrikenachse.

    Wenn Sie ein Diagramm erstellen, werden Teilstriche und Beschriftungen auf Achsen standardmäßig angezeigt. Sie können die Art und Weise der Anzeige anpassen, indem Sie Haupt- und Hilfsteilstriche sowie Beschriftungen verwenden. Um die Übersichtlichkeit eines Diagramms zu wahren, können Sie auf der horizontalen Achse (Rubrikenachse) weniger Achsenbeschriftungen oder Teilstriche anzeigen, indem Sie die gewünschten Intervalle für die Rubrikenbeschriftungen oder die Anzahl der Rubriken angeben, die zwischen den Teilstrichen angezeigt werden sollen.

    Darüber hinaus können Sie die Ausrichtung der Beschriftungen ändern sowie den Text und die Zahlen so ändern oder formatieren, dass eine Zahl beispielsweise als Prozentwert angezeigt wird.

    Siehe auch
    Hinzufügen oder Entfernen einer Sekundärachse in einem Diagramm

    Ändern der Farbe oder der Formatvorlage

    Erstellen eines Diagramms von Anfang bis Ende

    :)

    Tutorials, 1. Januar 2020
    #1
Thema:

Ändern der Darstellung der Diagrammachsen

Die Seite wird geladen...
  1. Ändern der Darstellung der Diagrammachsen - Similar Threads - Ändern Darstellung Diagrammachsen

  2. Standard-Wert ändern bei optionalen Parametern in LAMBDA

    in Microsoft Excel Hilfe
    Standard-Wert ändern bei optionalen Parametern in LAMBDA: Hallo Community, die Überschrift sagt eigentlich alles. Ich suche die richtige Syntax, um den Standard-Wert eines optionalen Parameters in einer Lambda-Funktion anzupassen. [optWERT]=1;...
  3. 3d Karte - Darstellung ändern

    in Microsoft Excel Hilfe
    3d Karte - Darstellung ändern: Guten Tag, Ist es möglich den Informations gehalt der bei den 3D Karte zu Filtern. Das man die Werte nur auf Länder oder Bundesland zeigt ohne den ganzen Karten inhalt. Für Mange Darstellungen...
  4. Ändern des Datumssystems, des Formats oder der zweistelligen Darstellung

    in Microsoft Excel Tutorials
    Ändern des Datumssystems, des Formats oder der zweistelligen Darstellung: Ändern des Datumssystems, des Formats oder der zweistelligen Darstellung Excel für Microsoft 365 Excel 2019 Excel 2016 Excel 2013 Excel 2010 Mehr......
  5. Ändern des Schriftgrads und der Darstellung von E-Mails in Outlook.com

    in Microsoft Outlook Tutorials
    Ändern des Schriftgrads und der Darstellung von E-Mails in Outlook.com: Ändern des Schriftgrads und der Darstellung von E-Mails in Outlook.com Outlook.com Mehr... Weniger <table...
  6. Ändern der Darstellung der ursprünglichen Nachricht in Antworten und Weiterleitungen

    in Microsoft Outlook Tutorials
    Ändern der Darstellung der ursprünglichen Nachricht in Antworten und Weiterleitungen: Ändern der Darstellung der ursprünglichen Nachricht in Antworten und Weiterleitungen Outlook für Microsoft 365 Outlook 2019 Outlook 2016 Outlook 2013 Outlook...
  7. Ändern der Darstellung des Navigationsbereichs

    in Microsoft Outlook Tutorials
    Ändern der Darstellung des Navigationsbereichs: Ändern der Darstellung des Navigationsbereichs Outlook 2010 Outlook 2007 Mehr... Weniger...
  8. Ändern der Windows-Ländereinstellungen, um die Darstellung einiger Datentypen zu ändern

    in Microsoft Access Tutorials
    Ändern der Windows-Ländereinstellungen, um die Darstellung einiger Datentypen zu ändern: Ändern der Windows-Ländereinstellungen, um die Darstellung einiger Datentypen zu ändern Access für Microsoft 365 Access 2019 Access 2016 Access 2013 Access 2010...
  1. Diese Seite verwendet Cookies, um Inhalte zu personalisieren, diese deiner Erfahrung anzupassen und dich nach der Registrierung angemeldet zu halten.
    Auf dieser Website werden Cookies für die Zugriffsanalyse und Anzeigenmessung verwendet.
    Wenn du dich weiterhin auf dieser Seite aufhältst, akzeptierst du unseren Einsatz von Cookies.
    Information ausblenden
