Blasen- und Punkt (XY)-Diagramme in Power View
Excel 2013 Mehr... Weniger Streu-und Blasendiagramme sind eine hervorragende Möglichkeit, um viele verwandte Daten in einem Diagramm anzuzeigen. In Punktdiagrammen zeigt die x-Achse ein numerisches Feld an, und die y-Achse zeigt eine andere an, sodass die Beziehung zwischen den beiden Werten für alle Elemente im Diagramm einfach zu sehen ist.

In einem Blasendiagramm steuert ein drittes numerisches Feld die Größe der Datenpunkte.


Erstellen eines Blasendiagramms

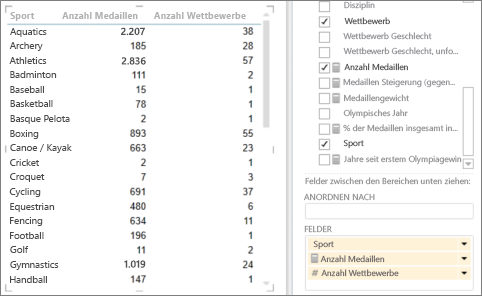

1. Erstellen Sie eine Tabelle mit einem Kategoriewert.



   Tipp:  Suchen Sie eine Kategorie, die nicht zu viele Werte enthält. Wenn die Kategorie mehr als 2.000-Werte aufweist, sehen Sie eine Notiz, die zeigt, dass das Diagramm "repräsentatives Beispiel" und nicht alle Kategorien enthält. Es ist wirklich schwierig, einzelne Blasen zu sehen, wenn man viele davon hat.


2. Fügen Sie der Tabelle zwei oder drei numerische Werte hinzu.

   • Mit zwei Werten erhalten Sie ein Punktdiagramm mit kleinen Kreisen, die alle dieselbe Größe haben.


   • Mit drei Werten erhalten Sie Blasendiagramm. Jede Blase weist eine andere Farbe auf, und die Größe der Blase veranschaulicht den dritten Wert.

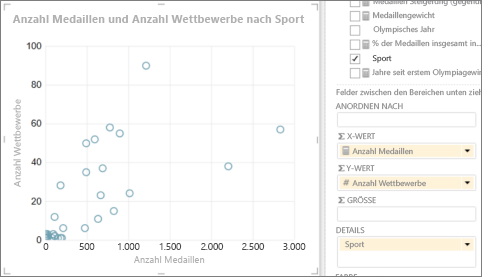

3. So konvertieren Sie die Tabelle in ein Diagramm auf der Registerkarte Entwurf :

   • Klicken Sie in Power View in Excel auf den Pfeil unter anderes Diagramm , und klicken Sie auf verteilen.


   • Klicken Sie in Power View in SharePoint auf Scatter.


   Power View fügt die Kategorie automatisch in das Feld Details und die beiden numerischen Werte in den Feldern X-Wert und Y-Wert ein.





Verfolgen von Daten im Laufe der Zeit

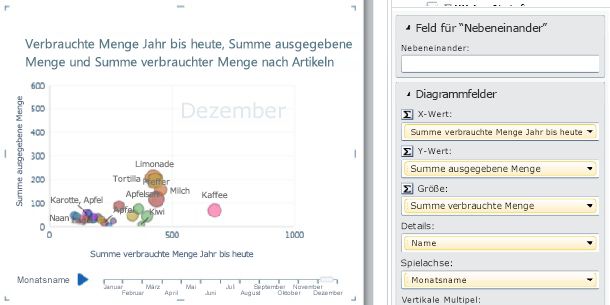

Wenn Sie Änderungen an Daten über einen Zeitraum anzeigen möchten, können Sie eine Zeitdimension zu Punkt-und Blasendiagrammen mit einer "Wiedergabe"-Achse hinzufügen.

• Wählen Sie das Blasen-oder Punkt (XY)-Diagramm aus, und ziehen Sie ein Feld mit Zeitwerten in das Feld wiedergabeachse .



Dadurch wird die Schaltfläche "Wiedergabe" und die Zeitachse am unteren Rand des Diagramms hinzugefügt.

Wenn Sie auf die Schaltfläche Wiedergabe klicken, werden die Blasen vergrößert und verkleinert, um anzuzeigen, wie sich die Werte basierend auf der wiedergabeachse ändern. Sie können an einem beliebigen Punkt anhalten, um die Daten detaillierter zu untersuchen. Wenn Sie auf eine Blase im Diagramm klicken können, können Sie deren Verlauf in dem Pfad sehen, dem die Blase im Laufe der Zeit gefolgt ist.



Seitenanfang

Farbbasierte Kategorien für Streu-und Blasendiagramme

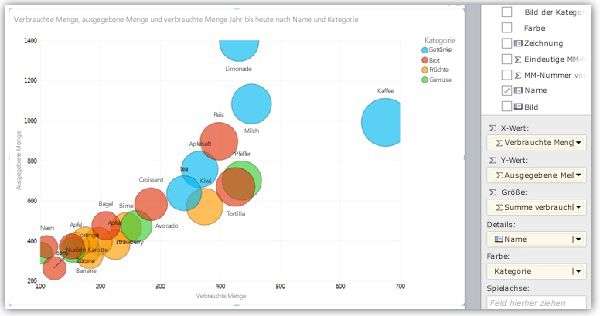

Sie können ein Feld zum Feld Farbe für ein Punkt-oder Blasendiagramm hinzufügen und die Blasen oder Punkt Punkte entsprechend den unterschiedlichen Werten in diesem Feld unterschiedlich färben, wobei die Blasen Farben überschrieben werden. Wenn Sie beispielsweise das Feld Kategorie zu einem Blasendiagramm mit Lebensmitteln hinzufügen, werden die Blasen je nachdem, ob es sich um Obst, Gemüse, Brot oder Getränke handelt, verschiedene Farben zugewiesen.



Das Feld kann kein berechnetes Feld sein und darf nicht mehr als zwanzig Instanzen aufweisen.

Hinweis:  Sie können in der Legende auf eine Farbe klicken, um alle Blasen für diese Farbe hervorzuheben, jedoch werden keine Ablaufverfolgungen für alle Blasen in dieser Farbe angezeigt. Sie müssen auf jede Blase einzeln klicken, um deren Ablaufverfolgung anzuzeigen. Sie können mehrere Blasen gleichzeitig auswählen, indem Sie Strg + Klick drücken.

Hinweise:  Urheberrechte an dem Video:

• Olympics Dataset © Guardian News & Media Ltd.


• Flaggenbilder mit freundlicher Genehmigung von CIA Factbook (cia.gov)


• Bevölkerungsdaten mit freundlicher Genehmigung von undata (Data.un.org) auf Microsoft Azure Marketplace.


• Piktogramme für olympische Sportarten von Thadius856 und Parutakupiu, bereitgestellt entsprechend der Lizenz auf Wikimedia Commons (creativecommons.org/licenses/by-sa/3.0/)



Seitenanfang
