Darstellen von Daten im Punkt- oder Liniendiagramm
Excel 2007 Outlook 2007 Mehr... Weniger Punktdiagramme und Liniendiagramme sehen sehr ähnlich aus, besonders dann, wenn ein Punktdiagramm mit Verbindungslinien angezeigt wird. Die Art und Weise, wie die einzelnen Diagrammtypen Daten entlang der horizontalen Achse (auch als x-Achse bezeichnet) und der vertikalen Achse (auch als y-Achse bezeichnet) darstellen, ist sehr unterschiedlich.

Hinweis: Informationen zu den unterschiedlichen Arten von Punkt-und Strich Diagrammen finden Sie unter Verfügbare Diagrammtypen in Office.

Bevor Sie einen dieser Diagrammtypen auswählen, möchten Sie vielleicht mehr über die Unterschiede erfahren und herausfinden, wann es besser ist, ein Punktdiagramm anstelle eines Strich Diagramms oder umgekehrt zu verwenden.

Informationen zu den Unterschieden zwischen Punkt-und Strich Diagrammen
Der Hauptunterschied zwischen Punkt-und Liniendiagrammen besteht darin, wie Sie Daten auf der horizontalen Achse darstellen. Wenn Sie beispielsweise die folgenden Arbeitsblattdaten zum Erstellen eines Punkt (XY)-Diagramms und eines Strich Diagramms verwenden, können Sie sehen, dass die Daten anders verteilt sind.

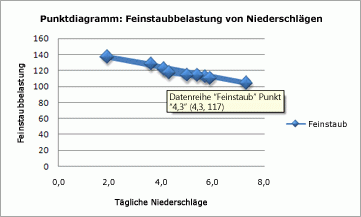

In einem Punkt (XY)-Diagramm werden die täglichen Niederschlagswerte aus Spalte a als x-Werte auf der horizontalen Achse (x) angezeigt, und die Partikelwerte aus Spalte B werden als Werte auf der vertikalen Achse (y) angezeigt. Ein Punktdiagramm, das häufig als XY-Diagramm bezeichnet wird, zeigt niemals Kategorien auf der horizontalen Achse an.





Ein Punktdiagramm hat immer zwei Werteachsen, um einen Satz numerischer Daten entlang einer horizontalen Achse (Größenachse) und einen weiteren Satz numerischer Werte entlang einer vertikalen Achse (Größenachse) anzuzeigen. Das Diagramm zeigt Punkte am Schnittpunkt eines numerischen x-und y-Werts an, wobei diese Werte in einzelnen Datenpunkten kombiniert werden. Diese Datenpunkte können abhängig von den Daten gleichmäßig oder ungleichmäßig über die horizontale Achse verteilt werden.

Der erste Datenpunkt, der im Punkt XY-Diagramm angezeigt wird, stellt sowohl einen y-Wert von 137 (Partikel) als auch einen x-Wert von 1,9 (täglicher Niederschlag) dar. Diese Zahlen stellen die Werte in Zelle A9 und B9 auf dem Arbeitsblatt dar.

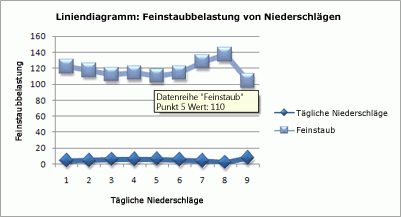

In einem Liniendiagramm werden jedoch die gleichen Tages Niederschlags-und Partikelwerte als zwei getrennte Datenpunkte angezeigt, die gleichmäßig entlang der horizontalen Achse verteilt sind. Dies liegt daran, dass ein Liniendiagramm nur eine Wertachse (die vertikale Achse) aufweist. Die horizontale Achse eines Liniendiagramms zeigt nur gleichmäßig angeordnete Gruppierungen (Kategorien) von Daten. Da in den Daten keine Kategorien bereitgestellt wurden, wurden Sie automatisch generiert, beispielsweise 1, 2, 3 usw.

Dies ist ein gutes Beispiel für die Verwendung eines Diagramms.





Ein Liniendiagramm verteilt Kategoriedaten gleichmäßig entlang einer horizontalen Achse (Rubrikenachse) und verteilt alle numerischen Wertdaten entlang einer vertikalen Achse (Größenachse).

Der Partikel-y-Wert von 137 (Zelle B9) und der tägliche Niederschlags-x-Wert von 1,9 (Zelle A9) werden im Diagramm als separate Datenpunkte angezeigt. Keiner dieser Datenpunkte ist der erste im Diagramm angezeigte Datenpunkt – stattdessen bezieht sich der erste Datenpunkt für jede Datenreihen auf die Werte in der ersten Datenzeile auf dem Arbeitsblatt (Zelle a2 und B2).

Achsentyp und Skalierungs Unterschiede

Da die horizontale Achse eines Punktdiagramms immer eine Wertachse ist, können numerische Werte oder Datumswerte (wie Tage oder Stunden) angezeigt werden, die als numerische Werte dargestellt werden. Wenn Sie die numerischen Werte entlang der horizontalen Achse mit größerer Flexibilität anzeigen möchten, können Sie die Skalierungsoptionen auf dieser Achse auf die gleiche Weise ändern, wie Sie die Skalierungsoptionen für eine vertikale Achse ändern können.

Da es sich bei der horizontalen Achse eines Liniendiagramms um eine Rubrikenachse handelt, kann es sich nur um eine Text Achse oder um eine Datumsachse handeln. Eine Text Achse zeigt nur Text (nicht numerische Daten oder numerische Kategorien, die keine Werte sind) in gleichmäßigen Abständen an. Eine Datumsachse zeigt Datumsangaben in chronologischer Reihenfolge in bestimmten Intervallen oder Basiseinheiten an, beispielsweise die Anzahl der Tage, Monate oder Jahre, auch wenn sich die Datumsangaben auf dem Arbeitsblatt nicht in der Reihenfolge oder in den gleichen Basiseinheiten befinden.

Die Skalierungsoptionen einer Rubrikenachse sind im Vergleich zu den Skalierungsoptionen einer Größenachse limitiert. Die verfügbaren Skalierungsoptionen hängen auch vom Typ der Achse ab, die Sie verwenden.

Wissen, wann ein Punkt-oder ein Strecken Diagramm verwendet werden soll
Punktdiagramme werden häufig zum Anzeigen und vergleichen numerischer Werte wie wissenschaftliche, statistische und technische Daten verwendet. Diese Diagramme sind hilfreich, um die Beziehungen zwischen den numerischen Werten in mehreren Datenreihen darzustellen, und Sie können zwei Gruppen von Zahlen als eine Reihe von XY-Koordinaten darstellen.

Liniendiagramme können fortlaufende Daten im Laufe der Zeit anzeigen, die auf eine gemeinsame Skala gesetzt sind, und sind daher ideal, um Trends in Daten in gleichen Intervallen oder im Zeitverlauf darzustellen. In einem Liniendiagramm werden Category-Daten gleichmäßig entlang der horizontalen Achse verteilt, und alle Wertdaten werden gleichmäßig entlang der vertikalen Achse verteilt. Als allgemeine Regel verwenden Sie ein Liniendiagramm, wenn Ihre Daten nicht numerische x-Werte aufweisen – für numerische x-Werte ist es in der Regel besser, ein Punktdiagramm zu verwenden.

Wenn Sie möchten, sollten Sie ein Punktdiagramm anstelle eines Strich Diagramms verwenden:

• Ändern der Skalierung der horizontalen Achse    Da die horizontale Achse eines Punkt XY-Diagramms eine Wertachse ist, stehen weitere Skalierungsoptionen zur Verfügung.


• Verwenden einer logarithmischen Skalierung auf der horizontalen Achse    Sie können die horizontale Achse in eine logarithmische Skalierung umwandeln.


• Anzeigen von Arbeitsblattdaten mit Paaren oder gruppierten Sätzen von Werten    In einem Punkt (XY)-Diagramm können Sie die unabhängigen Skalen der Achsen anpassen, um weitere Informationen zu den gruppierten Werten anzuzeigen.


• Anzeigen von Mustern in umfangreichen Datensätzen    Punktdiagramme sind hilfreich, um die Muster in den Daten zu illustrieren, indem Sie beispielsweise lineare oder nichtlineare Trends, Cluster und Ausreißer darstellen.


• Vergleichen einer hohen Anzahl von Datenpunkten ohne Rücksicht auf die Zeit    Je mehr Daten Sie in ein Punktdiagramm einbeziehen, desto besser sind die Vergleiche, die Sie vornehmen können.



Wenn Sie möchten, können Sie anstelle eines Punkt XY-Diagramms ein Diagramm verwenden:

• Verwenden von Textbeschriftungen entlang der horizontalen Achse    Diese Textbeschriftungen können gleichmäßig angeordnete Werte wie Monate, Quartale oder Geschäftsjahre darstellen.


• Verwenden einer kleinen Anzahl von numerischen Beschriftungen entlang der horizontalen Achse    Wenn Sie einige, gleichmäßig angeordnete numerische Beschriftungen verwenden, die ein Zeitintervall wie Jahre darstellen, können Sie ein Zeilendiagramm verwenden.


• Verwenden einer Zeitskala entlang der horizontalen Achse    Wenn Sie Datumsangaben in chronologischer Reihenfolge in bestimmten Intervallen oder Basiseinheiten anzeigen möchten, beispielsweise die Anzahl der Tage, Monate oder Jahre, auch wenn die Datumsangaben auf dem Arbeitsblatt nicht in der Reihenfolge oder in den gleichen Basiseinheiten liegen, verwenden Sie ein Diagramm.



Windows macOS  Hinweis: Das folgende Verfahren bezieht sich auf Office 2013 und neuere Versionen. Office 2010-Schritte?

Erstellen eines Punkt (XY)-Diagramms

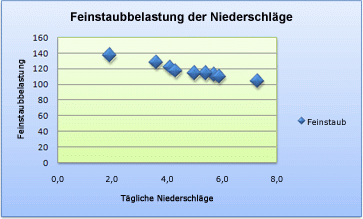

Wie haben wir dieses Punktdiagramm erstellt? Mit dem folgenden Verfahren können Sie ein Punktdiagramm mit ähnlichen Ergebnissen erstellen. Für dieses Diagramm haben wir Beispielarbeitsblattdaten verwendet. Sie können diese Daten in ein Arbeitsblatt kopieren, oder Sie können Ihre eigenen Daten verwenden.

1. Kopieren Sie die Beispielarbeitsblattdaten in ein leeres Arbeitsblatt, oder öffnen Sie das Arbeitsblatt, das die Daten enthält, die Sie in einem Punktdiagramm darstellen möchten.

   [parsehtml]<table id="tblID0EAOAACAABAABAAA"> <tbody> <tr> <td> <table id="tblID0EABAAAOAACAABAABAAA"> <thead><tr><td /></tr></thead> <tbody> <tr> <td> <p> <b>1</b> </p> </td> </tr> <tr> <td> <p> <b>2</b> </p> </td> </tr> <tr> <td> <p> <b>3</b> </p> </td> </tr> <tr> <td> <p> <b>4</b> </p> </td> </tr> <tr> <td> <p> <b>5</b> </p> </td> </tr> <tr> <td> <p> <b>6</b> </p> </td> </tr> <tr> <td> <p> <b>7</b> </p> </td> </tr> <tr> <td> <p> <b>8</b> </p> </td> </tr> <tr> <td> <p> <b>9</b> </p> </td> </tr> <tr> <td> <p> <b>10</b> </p> </td> </tr> <tr> <td> <p> <b>11</b> </p> </td> </tr> </tbody> </table>[/parsehtml] [parsehtml]<table id="tblID0EAAAAAOAACAABAABAAA"> <thead><tr><th><p> <b>A</b> </p></th><th><p> <b>B</b> </p></th></tr></thead> <tbody> <tr> <td> <p> <b>Tägliche Niederschlagsmenge</b> </p> </td> <td> <p> <b>Partikel</b> </p> </td> </tr> <tr> <td> <p>4,1</p> </td> <td> <p>122</p> </td> </tr> <tr> <td> <p>4,3</p> </td> <td> <p>117</p> </td> </tr> <tr> <td> <p>5,7</p> </td> <td> <p>112</p> </td> </tr> <tr> <td> <p>5,4</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>5,9</p> </td> <td> <p>110</p> </td> </tr> <tr> <td> <p>5,0</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>3,6</p> </td> <td> <p>128</p> </td> </tr> <tr> <td> <p>1,9</p> </td> <td> <p>137</p> </td> </tr> <tr> <td> <p>7,3</p> </td> <td> <p>104</p> </td> </tr> </tbody> </table>[/parsehtml]
2. Wählen Sie die Daten aus, die Sie im Punktdiagramm darstellen möchten.


3. Klicken Sie auf die Registerkarte Einfügen , und klicken Sie dann auf XY-(X, Y) oder Blasendiagramm einfügen.






4. Klicken Sie auf streuen.

   Tipp: Sie können mit der Maus auf einen beliebigen Diagrammtyp zeigen, um dessen Namen anzuzeigen.


5. Klicken Sie auf die Diagrammfläche des Diagramms, um die Registerkarten Entwurf und Format anzuzeigen.


6. Klicken Sie auf die Registerkarte Entwurf , und klicken Sie dann auf das Diagrammformat, das Sie verwenden möchten.






7. Klicken Sie auf den Diagrammtitel, und geben Sie den gewünschten Text ein.


8. Wenn Sie den Schriftgrad des Diagrammtitels ändern möchten, klicken Sie mit der rechten Maustaste auf den Titel, klicken Sie auf Schriftart, und geben Sie dann die gewünschte Größe in das Feld Größe ein. Klicken Sie auf OK.


9. Klicken Sie auf den Diagrammbereich des Diagramms.


10. Klicken Sie auf der Registerkarte Entwurf auf Diagramm Element > AchsentitelHinzufügen , und gehen Sie dann wie folgt vor:





    1. Wenn Sie einen horizontalen Achsentitel hinzufügen möchten, klicken Sie auf primär horizontal.


    2. Wenn Sie einen vertikalen Achsentitel hinzufügen möchten, klicken Sie auf primär vertikal.


    3. Klicken Sie auf die einzelnen Titel, geben Sie den gewünschten Text ein, und drücken Sie dann die EINGABETASTE.


    4. Wenn Sie weitere Optionen für die Titel Formatierung auswählen möchten, wählen Sie auf der Registerkarte Format im Feld Diagrammelemente den Titel in der Liste aus, und klicken Sie dann auf Auswahl formatieren. Ein Format Titelbereich wird angezeigt. Klicken Sie auf Größe & Eigenschaften

       , und wählen Sie dann vertikale Ausrichtung, Text Richtungoder benutzerdefinierter Winkelaus.


11. Klicken Sie auf die Zeichnungsfläche des Diagramms, oder wählen Sie auf der Registerkarte Format im Feld Diagrammelemente die Option Zeichnungsbereich in der Liste der Diagrammelemente aus.






12. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.


13. Klicken Sie auf den Diagrammbereich des Diagramms, oder wählen Sie auf der Registerkarte Format im Feld Diagrammelemente die Option Diagrammbereich aus der Liste der Diagrammelemente aus.


14. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.


15. Wenn Sie andere Designfarben verwenden möchten, als die des Standarddesigns, das der Arbeitsmappe zugeordnet ist, dann gehen Sie wie folgt vor:

    1. Klicken Sie auf der Registerkarte Seitenlayout in der Gruppe Designs auf Designs.






    2. Klicken Sie unter Officeauf das Design, das Sie verwenden möchten.



Erstellen eines Liniendiagramms

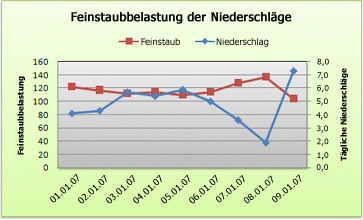

Wie haben wir dieses Diagramm erstellt? Mit dem folgenden Verfahren können Sie ein Diagramm mit ähnlichen Ergebnissen erstellen. Für dieses Diagramm haben wir Beispielarbeitsblattdaten verwendet. Sie können diese Daten in ein Arbeitsblatt kopieren, oder Sie können Ihre eigenen Daten verwenden.

1. Kopieren Sie die Beispielarbeitsblattdaten in ein leeres Arbeitsblatt, oder öffnen Sie das Arbeitsblatt, das die Daten enthält, die Sie in einem Diagramm darstellen möchten.

   [parsehtml]<table id="tblID0EASAABAABAABAAA"> <tbody> <tr> <td> <table id="tblID0EABAAASAABAABAABAAA"> <thead><tr><td /></tr></thead> <tbody> <tr> <td> <p> <b>1</b> </p> </td> </tr> <tr> <td> <p> <b>2</b> </p> </td> </tr> <tr> <td> <p> <b>3</b> </p> </td> </tr> <tr> <td> <p> <b>4</b> </p> </td> </tr> <tr> <td> <p> <b>5</b> </p> </td> </tr> <tr> <td> <p> <b>6</b> </p> </td> </tr> <tr> <td> <p> <b>7</b> </p> </td> </tr> <tr> <td> <p> <b>8</b> </p> </td> </tr> <tr> <td> <p> <b>9</b> </p> </td> </tr> <tr> <td> <p> <b>10</b> </p> </td> </tr> <tr> <td> <p> <b>11</b> </p> </td> </tr> </tbody> </table>[/parsehtml] [parsehtml]<table id="tblID0EAAAAASAABAABAABAAA"> <thead><tr><th><p> <b>A</b> </p></th><th><p> <b>B</b> </p></th><th><p> <b>C</b> </p></th></tr></thead> <tbody> <tr> <td> <p> <b>Datum</b> </p> </td> <td> <p> <b>Tägliche Niederschlagsmenge</b> </p> </td> <td> <p> <b>Partikel</b> </p> </td> </tr> <tr> <td> <p>1/1/07</p> </td> <td> <p>4,1</p> </td> <td> <p>122</p> </td> </tr> <tr> <td> <p>1/2/07</p> </td> <td> <p>4,3</p> </td> <td> <p>117</p> </td> </tr> <tr> <td> <p>1/3/07</p> </td> <td> <p>5,7</p> </td> <td> <p>112</p> </td> </tr> <tr> <td> <p>1/4/07</p> </td> <td> <p>5,4</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>1/5/07</p> </td> <td> <p>5,9</p> </td> <td> <p>110</p> </td> </tr> <tr> <td> <p>1/6/07</p> </td> <td> <p>5,0</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>1/7/07</p> </td> <td> <p>3,6</p> </td> <td> <p>128</p> </td> </tr> <tr> <td> <p>1/8/07</p> </td> <td> <p>1,9</p> </td> <td> <p>137</p> </td> </tr> <tr> <td> <p>1/9/07</p> </td> <td> <p>7,3</p> </td> <td> <p>104</p> </td> </tr> </tbody> </table>[/parsehtml]
2. Wählen Sie die Daten aus, die im Diagramm gezeichnet werden sollen.


3. Klicken Sie auf die Registerkarte Einfügen , und klicken Sie dann auf Zeilen-oder Flächendiagramm einfügen.






4. Klicken Sie auf Zeile mit Markierungen.


5. Klicken Sie auf die Diagrammfläche des Diagramms, um die Registerkarten Entwurf und Format anzuzeigen.


6. Klicken Sie auf die Registerkarte Entwurf , und klicken Sie dann auf das Diagrammformat, das Sie verwenden möchten.






7. Klicken Sie auf den Diagrammtitel, und geben Sie den gewünschten Text ein.


8. Wenn Sie den Schriftgrad des Diagrammtitels ändern möchten, klicken Sie mit der rechten Maustaste auf den Titel, klicken Sie auf Schriftart, und geben Sie dann die gewünschte Größe in das Feld Größe ein. Klicken Sie auf OK.


9. Klicken Sie auf den Diagrammbereich des Diagramms.


10. Klicken Sie im Diagramm auf die Legende, oder fügen Sie Sie aus einer Liste von Diagrammelementen hinzu (Klicken Sie auf der Registerkarte Entwurf auf Diagramm Element > LegendeHinzufügen , und wählen Sie dann einen Speicherort für die Legende aus) aus.






11. Wenn Sie eine der Datenreihen entlang einer sekundären vertikalen Achse darstellen möchten, klicken Sie auf die Datenreihe, oder wählen Sie Sie aus einer Liste von Diagrammelementen aus (Klicken Sie auf der Registerkarte Format in der Gruppe aktuelle Auswahl auf Diagrammelemente).






12. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Formatauswahl. Der Aufgabenbereich Datenreihen formatieren wird angezeigt.


13. Wählen Sie unter Reihenoptionendie Option Sekundärachseaus, und klicken Sie dann auf Schließen.


14. Klicken Sie auf der Registerkarte Entwurf in der Gruppe Diagrammlayouts auf Diagramm Element hinzufügen, und gehen Sie dann wie folgt vor:

    1. Wenn Sie einen primären vertikalen Achsentitel hinzufügen möchten, klicken Sie auf Achsentitel >primär vertikal. Klicken Sie dann im Bereich Achsentitel formatieren auf Größe & Eigenschaften

       , um den gewünschten Typ des vertikalen Achsentitels zu konfigurieren.


    2. Wenn Sie einen sekundären vertikalen Achsentitel hinzufügen möchten, klicken Sie auf Achsentitel > Sekundär vertikal, und klicken Sie dann im Bereich Achsentitel formatieren auf Größe & Eigenschaften

       , um den gewünschten Typ des vertikalen Achsentitels zu konfigurieren.


    3. Klicken Sie auf die einzelnen Titel, geben Sie den gewünschten Text ein, und drücken Sie dann die EINGABETASTE.


15. Klicken Sie auf die Zeichnungsfläche des Diagramms, oder wählen Sie es aus einer Liste von Diagrammelementen aus (RegisterkarteFormat , Gruppe aktuelle Auswahl , Feld Diagrammelemente ).


16. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.






17. Klicken Sie auf den Diagrammbereich des Diagramms.


18. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.


19. Wenn Sie andere Designfarben verwenden möchten, als die des Standarddesigns, das der Arbeitsmappe zugeordnet ist, dann gehen Sie wie folgt vor:

    1. Klicken Sie auf der Registerkarte Seitenlayout in der Gruppe Designs auf Designs.






    2. Klicken Sie unter Officeauf das Design, das Sie verwenden möchten.



Erstellen eines Punkt-oder Strecken Diagramms in Office 2010
Erstellen eines Punkt (XY)-Diagramms (Office 2010)




Wie haben wir dieses Punktdiagramm erstellt? Mit dem folgenden Verfahren können Sie ein Punktdiagramm mit ähnlichen Ergebnissen erstellen. Für dieses Diagramm haben wir Beispielarbeitsblattdaten verwendet. Sie können diese Daten in ein Arbeitsblatt kopieren, oder Sie können Ihre eigenen Daten verwenden.

1. Kopieren Sie die Beispielarbeitsblattdaten in ein leeres Arbeitsblatt, oder öffnen Sie das Arbeitsblatt, das die Daten enthält, die Sie in ein Punktdiagramm darstellen möchten.

   [parsehtml]<table id="tblID0EAPAABAAAABAABAAA"> <tbody> <tr> <td> <table id="tblID0EABAAAPAABAAAABAABAAA"> <thead><tr><td /></tr></thead> <tbody> <tr> <td> <p> <b>1</b> </p> </td> </tr> <tr> <td> <p> <b>2</b> </p> </td> </tr> <tr> <td> <p> <b>3</b> </p> </td> </tr> <tr> <td> <p> <b>4</b> </p> </td> </tr> <tr> <td> <p> <b>5</b> </p> </td> </tr> <tr> <td> <p> <b>6</b> </p> </td> </tr> <tr> <td> <p> <b>7</b> </p> </td> </tr> <tr> <td> <p> <b>8</b> </p> </td> </tr> <tr> <td> <p> <b>9</b> </p> </td> </tr> <tr> <td> <p> <b>10</b> </p> </td> </tr> <tr> <td> <p> <b>11</b> </p> </td> </tr> </tbody> </table>[/parsehtml] [parsehtml]<table id="tblID0EAAAAAPAABAAAABAABAAA"> <thead><tr><th><p> <b>A</b> </p></th><th><p> <b>B</b> </p></th></tr></thead> <tbody> <tr> <td> <p> <b>Tägliche Niederschlagsmenge</b> </p> </td> <td> <p> <b>Partikel</b> </p> </td> </tr> <tr> <td> <p>4,1</p> </td> <td> <p>122</p> </td> </tr> <tr> <td> <p>4,3</p> </td> <td> <p>117</p> </td> </tr> <tr> <td> <p>5,7</p> </td> <td> <p>112</p> </td> </tr> <tr> <td> <p>5,4</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>5,9</p> </td> <td> <p>110</p> </td> </tr> <tr> <td> <p>5,0</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>3,6</p> </td> <td> <p>128</p> </td> </tr> <tr> <td> <p>1,9</p> </td> <td> <p>137</p> </td> </tr> <tr> <td> <p>7,3</p> </td> <td> <p>104</p> </td> </tr> </tbody> </table>[/parsehtml]
2. Wählen Sie die Daten aus, die Sie im Punktdiagramm darstellen möchten.


3. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Diagramme auf Scatter.






4. Klicken Sie auf streuen mit nur Markierungen.

   Tipp: Sie können mit der Maus auf einen beliebigen Diagrammtyp zeigen, um dessen Namen anzuzeigen.


5. Klicken Sie auf die Diagrammfläche des Diagramms.

   Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


6. Wählen Sie auf der Registerkarte Entwurf in der Gruppe Diagrammformatvorlagen die gewünschte Diagrammformatvorlage aus.





   Für unser Punktdiagramm haben wir Stil 26verwendet.


7. Klicken Sie auf der Registerkarte Layout auf Diagrammtitel , und wählen Sie dann in der Dropdownliste einen Speicherort für den Titel aus.

   Wir haben das obige Diagrammausgewählt.


8. Klicken Sie auf den Diagrammtitel, und geben Sie dann den gewünschten Text ein.

   Für unser Punktdiagramm haben wir die Partikel in Niederschlagsmengeneingegeben.


9. Wenn Sie die Größe des Diagrammtitels verkleinern möchten, klicken Sie mit der rechten Maustaste auf den Titel, und geben Sie dann im Kontextmenü im Feld Schriftgrad die gewünschte Größe ein.

   Für unser Punktdiagramm haben wir 14verwendet.


10. Klicken Sie auf den Diagrammbereich des Diagramms.


11. Klicken Sie auf der Registerkarte Layout in der Gruppe Beschriftungen auf Achsentitel, und gehen Sie dann wie folgt vor:

    1. Wenn Sie einen horizontalen Achsentitel hinzufügen möchten, klicken Sie auf Titel der horizontalen Primärachse, und klicken Sie dann auf Titel unter Achse.


    2. Wenn Sie einen vertikalen Achsentitel hinzufügen möchten, klicken Sie auf Titel der vertikalen Primärachse, und klicken Sie dann auf den gewünschten Typ des vertikalen Achsentitels.

       Für unser Punktdiagramm haben wir gedrehter Titelverwendet.






    3. Klicken Sie auf die einzelnen Titel, geben Sie den gewünschten Text ein, und drücken Sie dann die EINGABETASTE.

       Für unser Punktdiagramm haben wir täglich Niederschlagsmengen in den Titel der horizontalen Achse und den Partikel Pegel im Titel der vertikalen Achse eingegeben.


12. Klicken Sie auf die Zeichnungsfläche des Diagramms, oder wählen Sie in einer Liste von Diagrammelementen Zeichnungsbereich aus (RegisterkarteLayout , Gruppe aktuelle Auswahl , Feld Diagrammelemente ).


13. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.

    Für unser Punktdiagramm haben wir den subtilen Effekt-Akzent 3verwendet.






14. Klicken Sie auf den Diagrammbereich des Diagramms.


15. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.

    Für unser Punktdiagramm haben wir den subtilen Effekt-Akzent 1verwendet.


16. Wenn Sie andere Designfarben verwenden möchten, als die des Standarddesigns, das der Arbeitsmappe zugeordnet ist, dann gehen Sie wie folgt vor:

    1. Klicken Sie auf der Registerkarte Seitenlayout in der Gruppe Designs auf Designs.






    2. Klicken Sie unter Integriert auf das Design, das Sie verwenden möchten.

       Für unser Strecken Diagramm haben wir das Office -Design verwendet.



Erstellen eines Strich Diagramms in Office 2010




Wie haben wir dieses Diagramm erstellt? Mit dem folgenden Verfahren können Sie ein Diagramm mit ähnlichen Ergebnissen erstellen. Für dieses Diagramm haben wir Beispielarbeitsblattdaten verwendet. Sie können diese Daten in ein Arbeitsblatt kopieren, oder Sie können Ihre eigenen Daten verwenden.

1. Kopieren Sie die Beispielarbeitsblattdaten in ein leeres Arbeitsblatt, oder öffnen Sie das Arbeitsblatt, das die Daten enthält, die Sie in einem Diagramm darstellen möchten.

   [parsehtml]<table id="tblID0EATAAAAAAABAABAAA"> <tbody> <tr> <td> <table id="tblID0EABAAATAAAAAAABAABAAA"> <thead><tr><td /></tr></thead> <tbody> <tr> <td> <p> <b>1</b> </p> </td> </tr> <tr> <td> <p> <b>2</b> </p> </td> </tr> <tr> <td> <p> <b>3</b> </p> </td> </tr> <tr> <td> <p> <b>4</b> </p> </td> </tr> <tr> <td> <p> <b>5</b> </p> </td> </tr> <tr> <td> <p> <b>6</b> </p> </td> </tr> <tr> <td> <p> <b>7</b> </p> </td> </tr> <tr> <td> <p> <b>8</b> </p> </td> </tr> <tr> <td> <p> <b>9</b> </p> </td> </tr> <tr> <td> <p> <b>10</b> </p> </td> </tr> <tr> <td> <p> <b>11</b> </p> </td> </tr> </tbody> </table>[/parsehtml] [parsehtml]<table id="tblID0EAAAAATAAAAAAABAABAAA"> <thead><tr><th><p> <b>A</b> </p></th><th><p> <b>B</b> </p></th><th><p> <b>C</b> </p></th></tr></thead> <tbody> <tr> <td> <p> <b>Datum</b> </p> </td> <td> <p> <b>Tägliche Niederschlagsmenge</b> </p> </td> <td> <p> <b>Partikel</b> </p> </td> </tr> <tr> <td> <p>1/1/07</p> </td> <td> <p>4,1</p> </td> <td> <p>122</p> </td> </tr> <tr> <td> <p>1/2/07</p> </td> <td> <p>4,3</p> </td> <td> <p>117</p> </td> </tr> <tr> <td> <p>1/3/07</p> </td> <td> <p>5,7</p> </td> <td> <p>112</p> </td> </tr> <tr> <td> <p>1/4/07</p> </td> <td> <p>5,4</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>1/5/07</p> </td> <td> <p>5,9</p> </td> <td> <p>110</p> </td> </tr> <tr> <td> <p>1/6/07</p> </td> <td> <p>5,0</p> </td> <td> <p>114</p> </td> </tr> <tr> <td> <p>1/7/07</p> </td> <td> <p>3,6</p> </td> <td> <p>128</p> </td> </tr> <tr> <td> <p>1/8/07</p> </td> <td> <p>1,9</p> </td> <td> <p>137</p> </td> </tr> <tr> <td> <p>1/9/07</p> </td> <td> <p>7,3</p> </td> <td> <p>104</p> </td> </tr> </tbody> </table>[/parsehtml]
2. Wählen Sie die Daten aus, die im Diagramm gezeichnet werden sollen.


3. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Diagramme auf Zeile.






4. Klicken Sie auf Zeile mit Markierungen.


5. Klicken Sie auf die Diagrammfläche des Diagramms.

   Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


6. Wählen Sie auf der Registerkarte Entwurf in der Gruppe Diagrammformatvorlagen die gewünschte Diagrammformatvorlage aus.





   Für unser Liniendiagramm haben wir Stil 2verwendet.


7. Klicken Sie auf der Registerkarte Layout in der Gruppe Beschriftungen auf Diagrammtitel und dann auf Über Diagramm.






8. Klicken Sie auf den Diagrammtitel, und geben Sie dann den gewünschten Text ein.

   Für unser Strecken Diagramm haben wir die Partikel in Niederschlagsmengeneingegeben.


9. Um den Diagrammtitel zu verkleinern, klicken Sie mit der rechten Maustaste auf den Titel und geben dann die gewünschte Größe im Kontextmenü in das Feld Größe ein.

   Für unser Strecken Diagramm haben wir 14verwendet.


10. Klicken Sie im Diagramm auf die Legende, oder wählen Sie Sie aus einer Liste von Diagrammelementen aus (RegisterkarteLayout , Gruppe aktuelle Auswahl , Feld Diagrammelemente ).


11. Klicken Sie auf der Registerkarte Layout in der Gruppe Beschriftungen auf Legende, und klicken Sie dann auf die gewünschte Position.

    Für unser Strecken Diagramm haben wir die Legende oben angezeigt.


12. Wenn Sie eine der Datenreihen entlang einer sekundären vertikalen Achse darstellen möchten, klicken Sie auf die Datenreihe für Niederschlag, oder wählen Sie Sie aus einer Liste von Diagrammelementen aus (RegisterkarteLayout , Gruppe aktuelle Auswahl , Feld Diagrammelemente ).


13. Klicken Sie auf der Registerkarte Layout in der Gruppe aktuelle Auswahl auf Format Auswahl.






14. Wählen Sie unter Reihenoptionendie Option Sekundärachseaus, und klicken Sie dann auf Schließen.


15. Klicken Sie auf der Registerkarte Layout in der Gruppe Beschriftungen auf Achsentitel, und gehen Sie dann wie folgt vor:

    1. Wenn Sie einen primären vertikalen Achsentitel hinzufügen möchten, klicken Sie auf Titel der vertikalen primärAchse, und klicken Sie dann auf den gewünschten Typ des vertikalen Achsentitels.

       Für unser Strecken Diagramm haben wir gedrehter Titelverwendet.


    2. Wenn Sie einen sekundären vertikalen Achsentitel hinzufügen möchten, klicken Sie auf Titel der vertikalen SekundärAchse, und klicken Sie dann auf den gewünschten Typ des vertikalen Achsentitels.

       Für unser Strecken Diagramm haben wir gedrehter Titelverwendet.


    3. Klicken Sie auf die einzelnen Titel, geben Sie den gewünschten Text ein, und drücken Sie dann die EINGABETASTE.

       Für unser Liniendiagramm haben wir die Partikelebene in den Titel der primären vertikalen Achse eingegeben und den Tages Niederschlag in den Titel der sekundären vertikalen Achse eingegeben.


16. Klicken Sie auf die Zeichnungsfläche des Diagramms, oder wählen Sie es aus einer Liste von Diagrammelementen aus (RegisterkarteLayout , Gruppe aktuelle Auswahl , Feld Diagrammelemente ).


17. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.

    Für unser Strecken Diagramm haben wir den subtilen Effekt-Dunkel 1verwendet.






18. Klicken Sie auf den Diagrammbereich des Diagramms.


19. Klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die Schaltfläche Weitere

    , und klicken Sie dann auf den Effekt, den Sie verwenden möchten.

    Für unser Strecken Diagramm haben wir den subtilen Effekt-Akzent 3verwendet.


20. Wenn Sie andere Designfarben verwenden möchten, als die des Standarddesigns, das der Arbeitsmappe zugeordnet ist, dann gehen Sie wie folgt vor:

    1. Klicken Sie auf der Registerkarte Seitenlayout in der Gruppe Designs auf Designs.






    2. Klicken Sie unter Integriert auf das Design, das Sie verwenden möchten.

       Für unser Strecken Diagramm haben wir das Office -Design verwendet.



Erstellen eines Punkt (XY)-Diagramms

1. Wählen Sie die Daten aus, die Sie im Diagramm darstellen möchten.


2. Klicken Sie auf die Registerkarte Einfügen , und klicken Sie dann auf XY-Punkt, und wählen Sie unter streuenein Diagramm aus.


3. Klicken Sie bei ausgewähltem Diagramm auf die Registerkarte Diagramm Entwurf , um eine der folgenden Aktionen auszuführen:

   • Klicken Sie auf Diagramm Element hinzufügen , um Details wie Titel, Beschriftungen und Legende zu ändern.


   • Klicken Sie auf schnell Layout , um aus vordefinierten Sätzen von Diagrammelementen auszuwählen.


   • Klicken Sie auf eine der Vorschauen im Formatvorlagenkatalog, um das Layout oder das Format zu ändern.


   • Klicken Sie auf Zeile/Spalte wechseln , oder Wählen Sie Daten aus , um die Datenansicht zu ändern.


4. Klicken Sie bei ausgewähltem Diagramm auf die Registerkarte Entwurf , um die Formfüllung, die Kontur oder die Effekte von Diagrammelementenoptional zu ändern.



Erstellen eines Liniendiagramms

1. Wählen Sie die Daten aus, die Sie im Diagramm darstellen möchten.


2. Klicken Sie auf die Registerkarte Einfügen , und klicken Sie dann auf Zeile, und wählen Sie eine Option aus den verfügbaren Liniendiagrammformat Vorlagen aus.


3. Klicken Sie bei ausgewähltem Diagramm auf die Registerkarte Diagramm Entwurf , um eine der folgenden Aktionen auszuführen:

   • Klicken Sie auf Diagramm Element hinzufügen , um Details wie Titel, Beschriftungen und Legende zu ändern.


   • Klicken Sie auf schnell Layout , um aus vordefinierten Sätzen von Diagrammelementen auszuwählen.


   • Klicken Sie auf eine der Vorschauen im Formatvorlagenkatalog, um das Layout oder das Format zu ändern.


   • Klicken Sie auf Zeile/Spalte wechseln , oder Wählen Sie Daten aus , um die Datenansicht zu ändern.


4. Klicken Sie bei ausgewähltem Diagramm auf die Registerkarte Entwurf , um die Formfüllung, die Kontur oder die Effekte von Diagrammelementenoptional zu ändern.



Siehe auch
Speichern eines benutzerdefinierten Diagramms als Vorlage

:)
