Office: Diagramm - Problem mit Datenbeschriftung

Helfe beim Thema Diagramm - Problem mit Datenbeschriftung in Microsoft Excel Hilfe um das Problem gemeinsam zu lösen; Hallo zusammen! Habe ein gestapeltes Balken-Diagramm in Excel 2010 erstellt, wobei die Datenbeschriftungen teilweise unlesbar sind. Gibt es eine... Dieses Thema im Forum "Microsoft Excel Hilfe" wurde erstellt von alex26, 18. Januar 2013.

  1. alex26 Erfahrener User

    Diagramm - Problem mit Datenbeschriftung


    Hallo zusammen!

    Habe ein gestapeltes Balken-Diagramm in Excel 2010 erstellt, wobei die Datenbeschriftungen teilweise unlesbar sind. Gibt es eine Möglichkeit, kleine Rubriken etwa mit einer Führungslinie wie bei Kreisdiagrammen zu beschriften?

    Anbei ein Beispieldiagramm.

    Danke!

    lg alex26

  2. Hallo alex26,

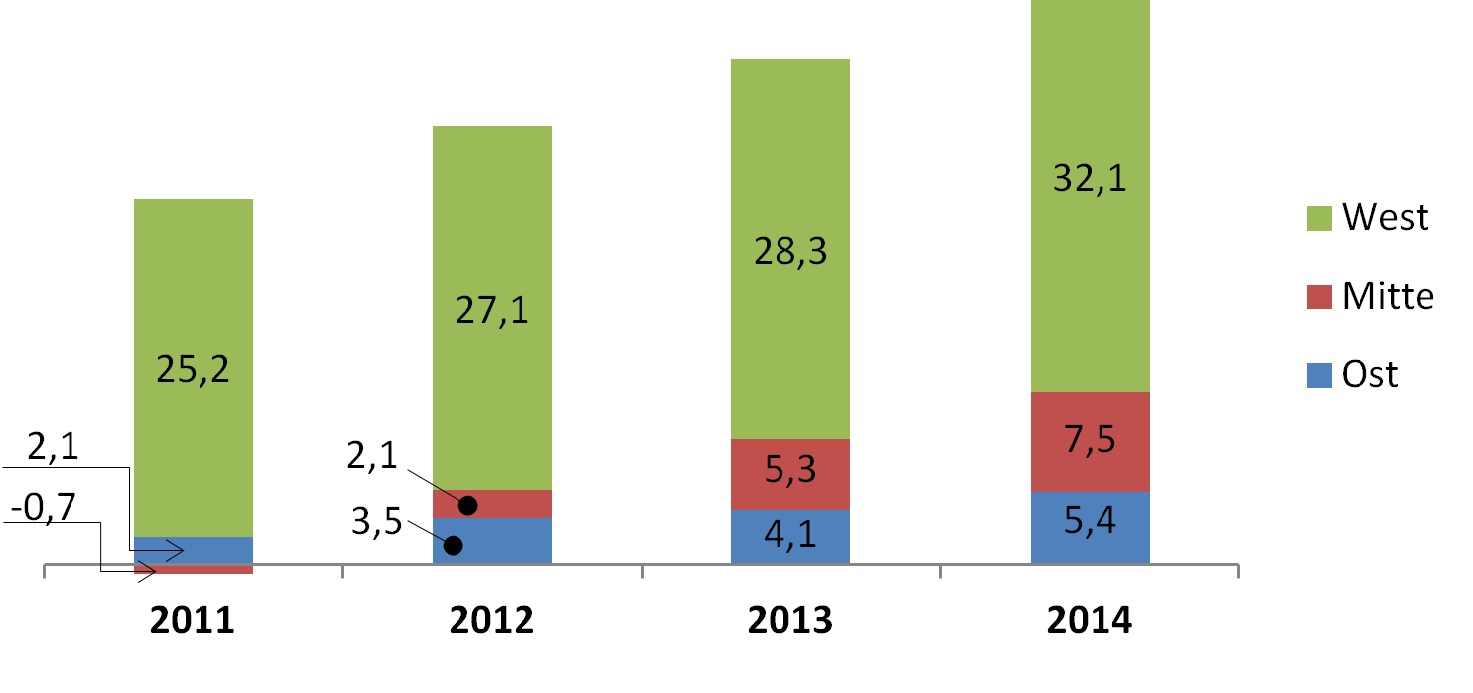

    meinst du so? Diagramm - Problem mit Datenbeschriftung mit Pfeile.jpg

    ob es eine automatisierte Lösung gibt, weiß ich nicht, ich würde das manuell lösen, indem ich die einzelnen Zahlen beiseite schiebe, Pfeile einfüge und das Format der Pfeile und Pfeilenden nach meinem Geschmack anpasse.
    Aber vielleicht weiß noch jemand eine elegantere Lösung.

    Gruß

    PS: ich glaube, dass es bei gruppierten Säulen möglich ist, die Beschriftung ausserhalb zu platzieren. Bei gestapelten Säulen habe ich das leider nicht gefunden.

    Zuletzt bearbeitet: 19. Januar 2013
    kritzelratte, 19. Januar 2013
    #2
  3. alex26 Erfahrener User
    Hallo!

    ja, so habe ich es mir vorgestellt - allerdings ohne viel manuell anzugreifen.

    Danke trotzdem.

    lg alex26

  4. Beverly
    Beverly Erfahrener User

    Diagramm - Problem mit Datenbeschriftung

    Hi Alex,

    es gäbe eine Möglichkeit, per VBA-Code die Beschriftungslabel etwas nach links bzw. rechts zu versetzen, sodass sie einander nicht überdecken wenn z.B. ihr Wert < 10 ist. Dazu müsstest du folgenden Code ablaufen lassen:

    Code:
    Sub LabelVerschieben()
        Dim chrDia As Chart
        Dim lngReihe As Integer
        Dim lngPunkt As Integer
        Dim arrWerte()
        Set chrDia = ActiveSheet.ChartObjects(1).Chart
        With chrDia
            For lngReihe = 1 To .SeriesCollection.Count
                With .SeriesCollection(lngReihe)
                   arrWerte() = .Values
                   For lngPunkt = 1 To .Points.Count
                      If arrWerte(lngPunkt) < 10 Then
                         If lngReihe Mod 2 = 0 Then
                           .Points(lngPunkt).DataLabel.Left = .Points(lngPunkt).DataLabel.Left - 10
                         Else
                           .Points(lngPunkt).DataLabel.Left = .Points(lngPunkt).DataLabel.Left + 10
                         End If
                      End If
                   Next lngPunkt
                End With
            Next lngReihe
        End With
        Set chrDia = Nothing
    End Sub
    Bis später,
    Karin

    Beverly, 23. Januar 2013
    #4
  5. alex26 Erfahrener User
    Hallo Karin,

    danke für Deinen Lösungsvorschlag. Gibt es auch eine Lösung ohne VBA/Makro - habe nämlich außer ein paar simplen aufgezeichneten Makros noch keine Erfahrung.

    lg alex26

  6. Beverly
    Beverly Erfahrener User
    Hi Alex,

    wenn du - wie in deinem vorhergehenden Beitrag geschrieben - es "ohne manuell einzugreifen" lösen willst, dann bleibt dir nur VBA. Den Code dafür habe ich gepostet. Kopiere ihn in ein allgemeines Modul und führe das Makro dann aus.

    Bis später,
    Karin

    Beverly, 24. Januar 2013
    #6
