Erstellen eines Karten Diagramms in Excel
Excel für Microsoft 365 Excel für Microsoft 365 für Mac Excel 2019 Excel 2019 für Mac Excel für iPad Excel für iPhone Excel für Android-Tablets Excel für Android-Smartphones Excel Mobile Mehr... Weniger Sie können ein Karten Diagramm verwenden, um Werte zu vergleichen und Kategorien in geografischen Regionen anzuzeigen. Verwenden Sie es, wenn Ihre Daten geografische Regionen umfassen, z. B. Länder/Regionen, Bundesländer, Verwaltungsbezirke oder Postleitzahlen.


Hinweis: Dieses Feature ist unter Windows oder Mac verfügbar, wenn Sie über Office 2019 verfügen oder über ein Microsoft 365-Abonnementverfügen. Wenn Sie Microsoft 365-Abonnent sind, vergewissern Sie sich, dass Sie über die neueste Office-Version verfügen.

Herunterladen unserer Beispiele
Sie können eine Arbeitsmappe mit mehreren Karten Diagramm-Beispielen wie in diesem Artikel herunterladen.

Anzeigen von Werten und Kategorien
Karten Diagramme können sowohl Werte als auch Kategorien anzeigen, die jeweils unterschiedliche Möglichkeiten zum Anzeigen von Farben aufweisen. Werte werden durch geringfügige Variationen von zwei oder drei Farben dargestellt. Kategorien werden durch verschiedene Farben dargestellt.

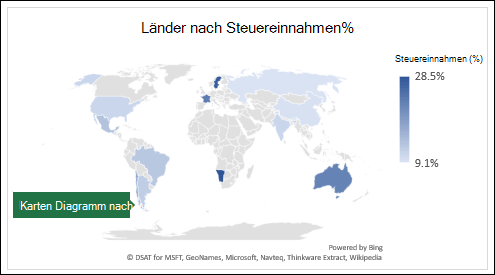

Beispielsweise werden in den Ländern nach Steuereinnahmen% nach unten Werte verwendet. Die Werte stellen Steuereinnahmen in jedem Land dar, wobei jede Darstellung mit einem Farbverlaufsspektrum von zwei Farben dargestellt wird. Die Farbe für die einzelnen Regionen hängt davon ab, an welcher Stelle des Spektrums sein Wert fällt. Je höher der Wert, desto dunkler wird die entsprechende Farbe.

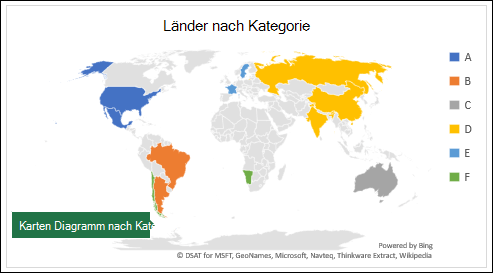

Im folgenden Beispiel ("Länder nach Kategorie") werden die Kategorien unter Verwendung einer Standardlegende zum Anzeigen von Gruppen oder Partnerschaften dargestellt. Jedes Land wird durch eine andere Farbe dargestellt.



Erstellen eines Karten Diagramms mit Datentypen

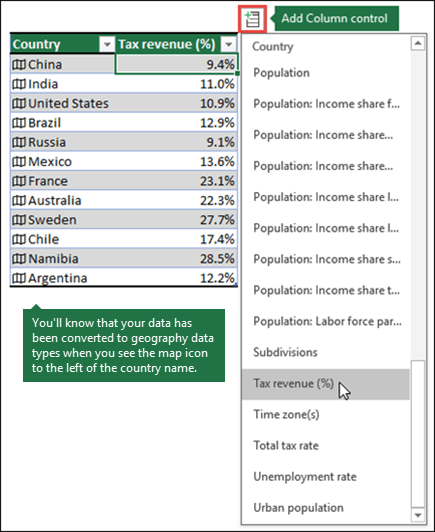

1. Karten Diagramme sind mit geography-Datentypennoch einfacher geworden. Geben Sie einfach eine Liste mit geographischen Werten ein, beispielsweise Land, Bundesland, Kanton, Stadt, Postleitzahl usw., und wählen Sie dann Ihre Liste aus, und wechseln Sie zur Registerkarte Daten > Datentypen > geography. Excel wandelt Ihre Daten automatisch in einen geography-Datentyp um und enthält Eigenschaften, die für diese Daten relevant sind, die in einem Karten Diagramm angezeigt werden können. Im folgenden Beispiel haben wir eine Liste der Länder in geography-Datentypen konvertiert und dann das Steueraufkommen (%) ausgewählt. Feld aus dem Steuerelement " Spalte hinzufügen ", das in unserer Karte verwendet werden soll.

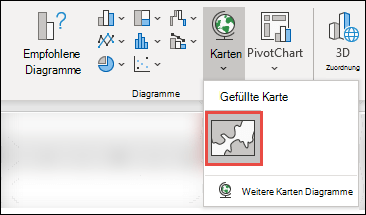

2. Jetzt ist es an der Zeit, ein Karten Diagramm zu erstellen, wählen Sie also eine beliebige Zelle im Datenbereich aus, und wechseln Sie dann zur Registerkarte Einfügen > Diagramme > Karten > gefüllte Karte.






3. Wenn die Vorschau gut aussieht, drücken Sie OK. Je nach den Daten wird in Excel entweder ein Wert oder eine Category-Zuordnung eingefügt.

   Tipp: Wenn Ihre Daten als Excel-Tabelleeingerichtet sind und Sie der Liste dann ein Land hinzufügen, wird Excel automatisch als geography-Datentyp aktualisiert und das verknüpfte Karten Diagramm aktualisiert. Auch wenn Sie ein Land entfernen, wird es von Excel aus dem Diagramm entfernt.



Formatieren Ihres Kartendiagramms

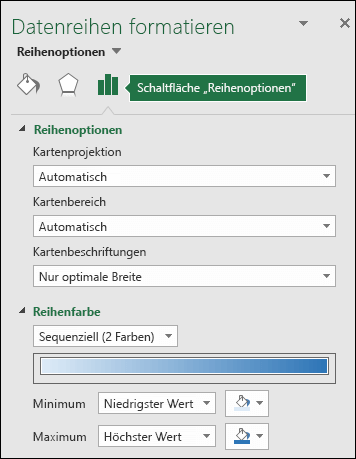

Nachdem Sie Ihr Karten Diagramm erstellt haben, können Sie es ganz einfach anpassen. Klicken Sie einfach auf die Karte, und wählen Sie dann im Menüband die Registerkarten Diagramm Entwurf oder Format aus. Sie können auch auf das Diagramm doppelklicken, um den Aufgabenbereich Objekt formatierenzu öffnen, der auf der rechten Seite des Excel-Fensters angezeigt wird. Dadurch werden auch die Optionen für Karten diagrammspezifische Datenreihen verfügbar gemacht (siehe unten).

Hinweise:

• Es gibt mehrere Karten diagrammspezifische Serienoptionen, die jedoch auf Android-Geräten oder in Excel Mobile nicht unterstützt werden. Wenn Sie einige Kartenreihen Optionen benötigen, können Sie Ihr Diagramm in Excel für Windows oder Mac erstellen und auf einem Android-Gerät oder in Excel Mobile anzeigen.


•




• Hier finden Sie weitere Informationen zum Formatieren von Kartendiagrammen.



• Kartenprojektionen – ändern Sie den Projektionsstil der Karte. Standardmäßig wird in Excel der effizienteste Stil angezeigt.


• Kartenbereich – ändern Sie den Zoom Faktor der Karte, der von einer Bundesland/Kanton-Ansicht bis zur Weltansicht reicht.


• Kartenbeschriftungen – zeigen Sie geografische Namen für ihre Länder/Regionen an. Sie können auswählen, ob Namen je nach verfügbarem Platz oder ob alle Beschriftungen angezeigt werden.



Häufig gestellte Fragen

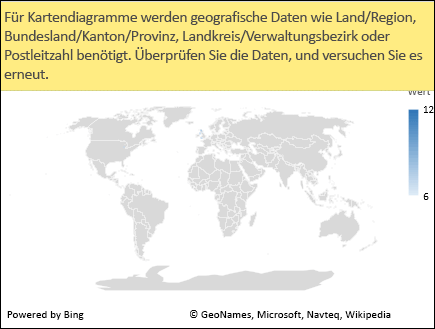

Frage: Wenn ich bestimmte textbasierte Speicherorte verwende, erhalte ich eine leere Karte und einen Fehler oder einige meiner Punktekarte in anderen Ländern.



Antwort: Wenn Sie Daten verwenden, die möglicherweise mehr als einen ähnlichen Ort in der Welt aufweisen, können Karten Diagramme den Unterschied nicht unbedingt ohne weitere Anleitungen erkennen. Fügen Sie Ihren Daten nach Möglichkeit eine Detailspalte auf höherer Ebene hinzu. Beispielsweise werden die folgenden Speicherorte nicht unbedingt wie erwartet zugeordnet, da es in der Welt viele Orte gibt, an denen es sich um gültige grafschaftnamen handelt:

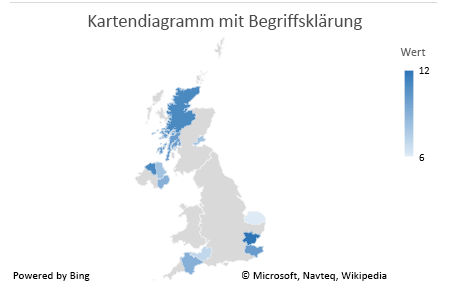

Die Daten sollten jedoch ordnungsgemäß zugeordnet werden, wenn Sie eine weitere Spalte für Detailinformationen auf höherer Ebene hinzufügen, in diesem Fall Province – Dies wird als "Begriffsklärung" bezeichnet:







Wenn mehrere Ebenen von geographischen Details vorhanden sind, müssen Sie jede Ebene in eine eigene Zelle/Spalte aufteilen. Beispielsweise wird in "Washington, USA" (Bundesland) keine Karte erfolgreich erstellt. In diesem Fall werden die Daten erfolgreich zugeordnet, wenn "Washington" und "United States" in separate Spalten platziert werden.





Daten, die nicht zugeordnet werden (Bundesland und Staat werden kombiniert)




Daten, die eine Karte des Bundesstaates Washington erstellen werden

Beschränkungen

• Karten Diagramme können nur geografische Details auf höherer Ebene Plotten, sodass die Zuordnung von breiten-und Längengraden und Straßenadressen nicht unterstützt wird. Karten Diagramme unterstützen auch eine eindimensionale Anzeige, wenn Sie aber mehrdimensionale Details benötigen, können Sie die 3D-Kartenfunktion von Excel verwenden.


• Das Erstellen von neuen Karten oder das Anfügen von Daten an vorhandene Karten erfordert eine Onlineverbindung (für die Verbindung mit dem Bing-Kartendienst).


• Vorhandene Karten können ohne eine Onlineverbindung angezeigt werden.


• Es gibt ein bekanntes Problem, bei dem Karten Diagramme, die Geographie-Datentypen verwenden, manchmal fehlerhaft zugeordnet werden können. Versuchen Sie bitte, Administrator Felder wie Provinz oder Land einzubeziehen, wenn Sie versuchen, diese zu Plotten, bis das Problem behoben ist.
