Verfügbare Diagrammtypen
Excel für das Web Mehr... Weniger Wenn Sie bereit sind, ein Diagramm für Ihre Daten in Excel für das Web zu erstellen, kann es hilfreich sein, etwas mehr über die einzelnen Diagrammtypen zu erfahren. Es wird erläutert, wie Sie Ihre Daten für den gewünschten Diagrammtyp anordnen sollten und welcher Diagrammtyp am besten für Ihre Daten geeignet ist.

Links zu Informationen über Diagrammtypen
Säulendiagramme

Liniendiagramme

Kreis- und Ringdiagramme

Balkendiagramme

Flächendiagramme

Punkt (XY)-Diagramme

Weitere Diagramme

Säulendiagramme

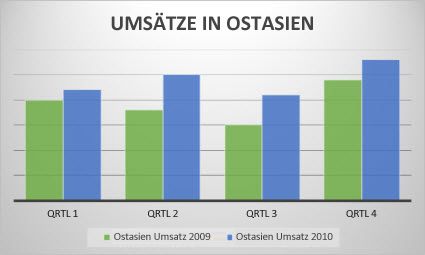

Daten, die in Spalten oder Zeilen auf einem Arbeitsblatt angeordnet sind, können in einem Säulendiagramm geplottet werden. In einem Säulendiagramm werden in der Regelkategorien entlang der horizontalen Achse und Werte entlang der vertikalen Achse angezeigt, wie in diesem Diagramm dargestellt:





Säulendiagrammtypen

• Gruppierte Säulen    In einem Diagramm des Typs "Gruppierte Säulen" werden Werte in 2D-Säulen dargestellt. Verwenden Sie diesen Diagrammtyp, wenn Sie Kategorien (Rubriken) haben, die Folgendes darstellen:

  • Wertebereiche (beispielsweise die Anzahl von Elementen).


  • Bestimmte Skaleneinteilungen (beispielsweise eine Likert-Skala mit Einträgen wie "stimme unbedingt zu", "stimme zu", "neutral", "stimme nicht zu", "stimme überhaupt nicht zu").


  • Namen, die in keiner bestimmten Reihenfolge vorhanden sind (beispielsweise Elementnamen, geografische Namen oder die Namen von Personen).


• Gestapelte Säulen     In einem Diagramm des Typs "Gestapelte Säulen" werden Werte in gestapelten 2D-Säulen dargestellt. Verwenden Sie diesen Diagrammtyp, wenn Sie mehrere Datenreihen haben und die Gesamtsummen hervorheben möchten.


• Gestapelte Säulen (100 %)    In einem Diagramm des Typs "Gestapelte Säulen (100 %)" werden Werte in 2D-Säulen dargestellt, die so gestapelt sind, dass sie 100 % entsprechen. Verwenden Sie diesen Diagrammtyp, wenn Sie mehrere Datenreihen haben und die Anteile am Ganzen hervorheben möchten, insbesondere, wenn die Gesamtsumme für jede Kategorie gleich ist.



Seitenanfang

Liniendiagramme

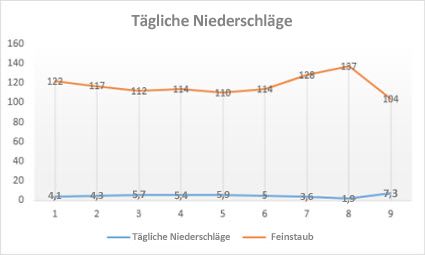

Daten, die in Spalten oder Zeilen auf einem Arbeitsblatt angeordnet sind, können in einem Zeilendiagramm geplottet werden. In einem Liniendiagramm werden Category-Daten gleichmäßig entlang der horizontalen Achse verteilt, und alle Wertdaten werden gleichmäßig entlang der vertikalen Achse verteilt. Liniendiagramme können fortlaufende Daten über einen Zeitraum auf einer gleichmäßig skalierten Achse anzeigen und sind daher ideal, um Trends in Daten in gleichen Intervallen wie Monaten, Quartalen oder Geschäftsjahren anzuzeigen.





Liniendiagrammtypen

• Linie und Linie mit Datenpunkten.    Mit Liniendiagrammen, die mit oder ohne Datenpunkte zum Kennzeichnen einzelner Datenwerte angezeigt werden, lassen sich Trends über einen Zeitraum oder für gleichmäßig verteilte Kategorien darstellen, insbesondere wenn zahlreiche Datenpunkte vorliegen und die Reihenfolge, in der sie dargestellt werden, wichtig ist. Wenn es viele Kategorien gibt oder die Werte Näherungswerte sind, verwenden Sie ein Liniendiagramm ohne Datenpunkte.


• Gestapelte Linie und gestapelte Linie mit Datenpunkten.    In einem Liniendiagramm des Typs "Gestapelte Linie", das mit oder ohne Datenpunkte zum Kennzeichnen einzelner Datenwerte angezeigt wird, kann der Trend des Anteils jedes Werts über einen Zeitraum oder über gleichmäßig verteilte Rubriken dargestellt werden.


• Gestapelte Linie (100%) und gestapelte Linie mit Datenpunkten (100%).    In einem Diagramm des Typs "Gestapelte Linie (100 %)", das mit oder ohne Datenpunkte zum Kennzeichnen einzelner Datenwerte angezeigt wird, kann der prozentuale Trend dargestellt werden, den jeder Wert über einen Zeitraum oder über gleichmäßig verteilte Kategorien beiträgt. Wenn es viele Kategorien gibt oder die Werte Näherungswerte sind, verwenden Sie ein Diagramm des Typs "Gestapelte Linie (100 %)", das keine Datenpunkte hat.

  Hinweise:

  • Ein Liniendiagramm ist am besten geeignet, wenn Sie in dem Diagramm mehrere Datenreihen darstellen möchten. Wenn Sie nur eine Datenreihe haben, bietet es sich an, ein Punkt (XY)-Diagramm zu verwenden.


  • Gestapelte Strich Diagramme fügen die Daten hinzu, die möglicherweise nicht das gewünschte Ergebnis aufweisen. Es ist möglicherweise nicht einfach zu erkennen, dass die Linien gestapelt sind, daher sollten Sie stattdessen einen anderen Linien Diagrammtyp oder ein gestapeltes Flächendiagramm verwenden.



Seitenanfang

Kreis- und Ringdiagramme

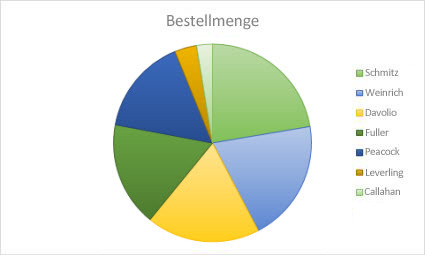

Daten, die auf einem Arbeitsblatt in einer Spalte oder Zeile angeordnet sind, können in einem Kreisdiagramm gezeichnet werden. In Kreisdiagrammen wird die Größe von Elementen in einer Datenreihen angezeigt – proportional zur Summe der Elemente. Die Datenpunkte in einem Kreisdiagramm werden als prozentualer Anteil des gesamten Kreises angezeigt.





Ein Kreisdiagramm bietet sich unter folgenden Bedingungen an:

• Es liegt nur eine Datenreihe vor.


• Keiner der Werte in den Daten ist negativ.


• Fast keiner der Werte in den Daten ist ein Nullwert.


• Es liegen maximal sieben Kategorien vor, von denen jede einem Teil des gesamten Kreises entspricht.



Kreisdiagrammtypen

• Kreis    In einem Kreisdiagramm wird der Anteil einzelner Werte an einem Ganzen in einem 2D-Format dargestellt.



Seitenanfang

Ringdiagramme

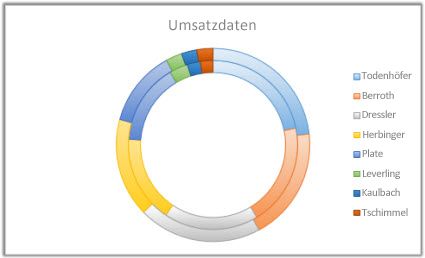

Daten, die nur in Spalten oder Zeilen auf einem Arbeitsblatt enthalten sind, können in einem Ringdiagramm gezeichnet werden. Wie ein Kreisdiagramm zeigt ein Ringdiagramm das Verhältnis von Teilen zu einem Ganzen, es kann jedoch mehrere Datenreihen enthalten.





Ringdiagrammtypen

• Ring    In einem Ringdiagramm werden Daten in Ringen dargestellt, wobei jeder Ring einer Datenreihe entspricht. Wenn in Datenbeschriftungen Prozentwerte angezeigt werden, ergibt jeder Ring 100 %.

  Hinweis:  Ringdiagramme sind nicht einfach zu lesen. Stattdessen bietet es sich häufig an, ein Diagramm mit gestapelten Säulen oder ein Diagramm mit gestapelten Balken zu verwenden.



Seitenanfang

Balkendiagramme

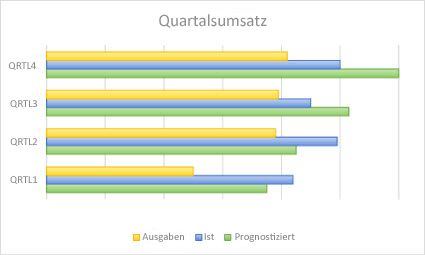

Daten, die auf einem Arbeitsblatt in Spalten oder Zeilen angeordnet sind, können in einem Kreisdiagramm gezeichnet werden. In einem Balkendiagramm werden Vergleiche zwischen einzelnen Elementen veranschaulicht. Dabei sind normalerweise die Kategorien entlang der vertikalen Achse und die Werte entlang der horizontalen Achse angeordnet.





Ein Balkendiagramm bietet sich unter folgenden Bedingungen an:

• Die Achsenbeschriftungen sind lang.


• Die angezeigten Werte stellen eine Dauer dar.



Balkendiagrammtypen

• Gruppierte Balken    In einem Diagramm des Typs "Gruppierte Balken" werden die Balken im 2D-Format dargestellt.


• Gestapelte Balken    In einem Diagramm des Typs "Gestapelte Balken" wird in 2D-Balken das Verhältnis einzelner Elemente zum Ganzen veranschaulicht.


• Gestapelte Balken (100 %)    In einem Diagramm des Typs "Gestapelte Balken (100 %)" werden 2D-Balken dargestellt, in denen über die Kategorien hinweg für jeden Wert der Prozentsatz verglichen wird, den der Wert zu einer Gesamtsumme beiträgt.



Seitenanfang

Flächendiagramme

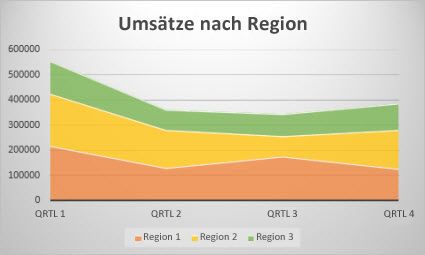

Daten, die auf einem Arbeitsblatt in Spalten oder Zeilen angeordnet sind, können in einem Flächendiagramm gezeichnet werden. Mit einem Flächendiagramm kann eine im Zeitverlauf erfolgte Änderung dargestellt und die Aufmerksamkeit auf den Gesamtwert entlang eines Trends gelenkt werden. Durch Anzeigen der Summe der gezeichneten Werte wird außerdem das Verhältnis von Teilen zu einem Ganzen verdeutlicht.





Flächendiagrammtypen

• Fläche    In einem im 2D-Format dargestellten Flächendiagramm wird der Trend für Werte über einen Zeitraum oder für andere Kategoriedaten angezeigt. Es empfiehlt sich, nach Möglichkeit ein Liniendiagramm anstelle eines nicht gestapelten Flächendiagramms zu verwenden, da Daten aus einer Reihe durch Daten aus einer anderen Reihe verdeckt werden können.


• Gestapelte Fläche    In einem Diagramm des Typs "Gestapelte Fläche" wird in einem 2D-Format der Trend des Anteils jedes Werts über einen Zeitraum oder für andere Kategoriedaten angezeigt.


• Gestapelte Fläche (100 %)    In einem Diagramm des Typs "Gestapelte Fläche (100 %)" wird der Trend des Prozentsatzes angezeigt, den jeder Wert über einen Zeitraum oder für andere Kategoriedaten beiträgt.



Seitenanfang

Punkt (XY)-Diagramme

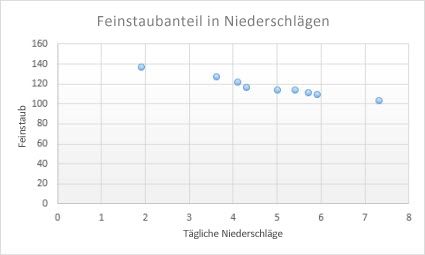

Daten, die in Spalten und Zeilen auf einem Arbeitsblatt angeordnet sind, können in einem Punkt XY-Diagramm geplottet werden. Platzieren Sie die x-Werte in einer Zeile oder Spalte, und geben Sie dann die entsprechenden y-Werte in die benachbarten Zeilen oder Spalten ein.

Ein Punkt (XY)-Diagramm hat zwei Größenachsen: eine horizontale (x-Achse) und eine vertikale Wertachse (y-Achse). In einem solchen Diagramm werden jeder x-Wert und der zugehörige y-Wert zu einem einzelnen Datenpunkt kombiniert, und diese Punkte werden in unregelmäßigen Intervallen (Clustern) angezeigt. Punkt (XY)-Diagramme werden normalerweise zum Anzeigen und Vergleichen von numerischen Werten (beispielsweise wissenschaftliche, statistische oder technische Daten) verwendet.





Ein Punkt (XY)-Diagramm bietet sich unter folgenden Bedingungen an:

• Sie möchten die Skalierung der horizontalen Achse ändern.


• Sie möchten diese Achse als logarithmische Skala verwenden.


• Die Werte für die horizontale Achse sind nicht in gleichen Abständen angeordnet.


• Auf der horizontalen Achse sind viele Datenpunkte vorhanden.


• Sie möchten die unabhängigen Skalen eines Punktdiagramms so anpassen, dass mehr Informationen zu den Daten angezeigt werden, die Wertepaare oder gruppierte Wertemengen beinhalten.


• Sie möchten Ähnlichkeiten zwischen großen Datensätzen statt Unterschiede zwischen Datenpunkten veranschaulichen.


• Sie möchten viele Datenpunkte ohne Berücksichtigung der Zeit vergleichen – je mehr Daten Sie in ein Punktdiagramm aufnehmen, umso bessere Vergleiche sind möglich.



Punktdiagrammtypen

• Punkt    In einem solchen Diagramm werden Datenpunkte ohne verbindende Linien dargestellt, sodass Wertepaare verglichen werden können.


• Punkte mit interpolierten Linien und Datenpunkten und Punkte mit interpolierten Linien.    In einem Diagramm dieses Typs wird eine interpolierte Kurve dargestellt, die die Datenpunkte verbindet. Interpolierte Linien können mit oder ohne Datenpunktmarkierungen angezeigt werden. Verwenden Sie eine interpolierte Linie ohne Markierungen, wenn viele Datenpunkte vorhanden sind.


• Scatter mit geraden Linien und Markierungen und Punkt mit geraden Linien    Dieses Diagramm zeigt gerade Verbindungslinien zwischen Datenpunkten. Gerade Linien können mit oder ohne Marker angezeigt werden.



Seitenanfang

Weitere Diagramme

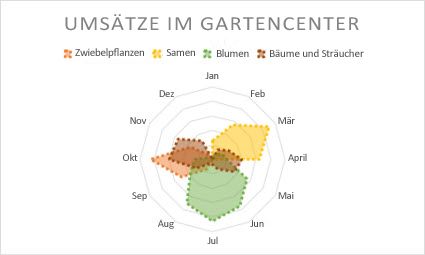

Daten, die auf einem Arbeitsblatt in Spalten oder Zeilen angeordnet sind, können in einem Netzdiagramm gezeichnet werden. In einem Netzdiagramm werden die Aggregatwerte mehrerer Datenreihen verglichen.





Netzdiagrammtypen

• Radar und Radar mit Markierungen    Mit oder ohne Marker für einzelne Datenpunkte zeigen Radardiagramme Änderungen an Werten relativ zu einem Mittelpunkt an.


• Gefülltes Netz.    In einem gefüllten Netzdiagramm ist der von einer Datenreihe abgedeckte Bereich mit einer Farbe gefüllt.
