Office: Diagramm erstellen Siebversuch

ich muss für einen siebversuch ein diagramm erstellen (verwende office 08 für mac, habe aber auch office xp für win), nur gelingt es mir absolut nicht.

ich will auf der x achse millimeter haben, auf der y achse prozent.
und zwar einmal auf der linken seite gesamtprozent und einmal auf der rechten seite der y achse die aktuellen prozent jeder siebklasse.

die x-achse ist unterteilt in 0,05-0,1 usw, und ich will eben in solchen fraktionen dann nicht nur einen punkt haben für die aktuellen prozent, sondern eine fläche, die eben über den gesamten bereich geht.

die gesamtprozent reichen als punkt, und dann verbunden

ist das möglich? ich verzweifle und bräuchte das eigentlich dringend.

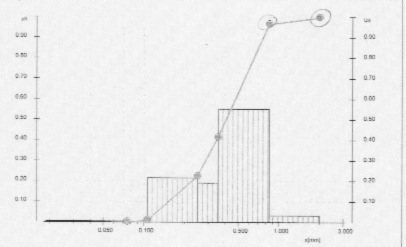

soll so aussehen wie im attachment



Moin plotti,

vorab folgende Fragen:
1. Kannst Du die genauen Werte zu dem Diagramm hier noch nachtragen?
2. Liegt eine besondere Skalierung auf der x-Achse vor?
3. Müssen die Flächen der Säulen (farblich) gefüllt sein oder genügen wie in Deinem Anhang vertikale Linien?

Grüße

Andy



hi
danke für die antwort.

die werte:

x-achse in mm
0-0,075
0,075-0,106
0,106-0,250
0,250-0,355
0,355-0,850
0,850-2,000

die dazugehörigen werte auf der y achse in prozent:
0,38
0,75
21,45
19,01
55,17
3,25

und auf der anderen seite einfach immer das vorige zum alten dazuaddiert sodass am ende 100% steht bei 2,0mm

skalierung x-achse wie auf dem bild, von 0-3mm

farbe ist egal, vertikale linien reichen vollkommen,

es soll eh genauso wie am bild aussehen, nur hätte ich es gern als xls file



Hallo plotti,

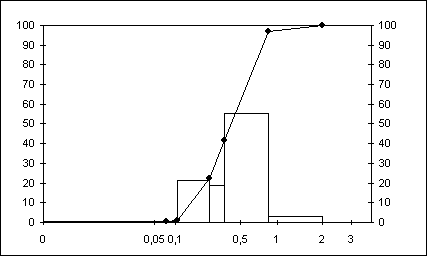

danke für die Info! Anbei ein erstes Bild von dem Diagramm.
Gib bitte ein kurzes Feedback, was verbessert werden muss bzw. was noch fehlt.

Die x-Achse ist transformiert mit x'=x^0,25. Wenn ich die Werte auf der
x-Achse in Deinem Bild mir ansehe, dann sollte diese transformiert sein.
Kannst Du mir hierzu noch etwas sagen?

Aus eigenem Interesse: Kannst Du kurz schreiben wofür ein solches Diagramm verwendet wird, danke!

Grüße

Andy



Hallo plotti,

anbei das template. Eine Transformation der x-Achse kann über Variation des Wertes in Zelle B1 erfolgen.

Passt das?

Grüße

Andy



vertikale streifen in den flächen wären noch fein, sieht sonst so leer aus. ansonsten top! wäre auch cool noch 2 und 3 auf der x-achse darzustellen.
thx



Hallo plotti,

2 und 3 sind auf der x-Achse doch abgetragen, oder?

Welche Abstände sollen die vertikalen Linien denn besitzen?

Grüße

Andy



ganz egal, es soll halt ein kontrast sein zum "äußeren"

2 und 3 sind als strich, nicht aber als nummer auf dem diagramm

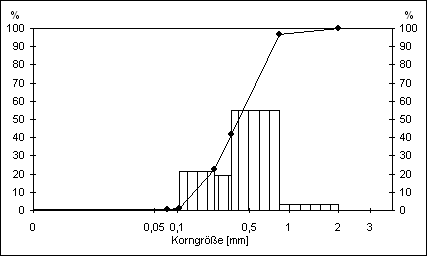

Hallo plotti,

So wie im Anhang OK?

Sorry, musst Du mir noch einmal erklären.

Grüße

Andy



in dem excel file von oben ist bei mir, wenn ich es öffne, bei 2 und 3mm nur ein strich, aber keine beschreibung zum strich, also eben 2 und 3.

das bild passt. könnte ich das noch als xls haben eventuell?

wie hast du die striche innen gemacht? würde mich interessieren



Hallo plotti,

anbei das aktualisierte template.

Die vertikalen Linien sind über eine Hilfsdatenreihe und Fehlerindikatoren eingefügt worden.

Passt das?

Grüße

Andy
