Office: Erstellen von Diagrammen

Ich möchte eigentlich nur ein ganz einfaches Diagramm erstellen und bin dazu so vorgegangen, wie das diverse Hilfe-Seiten erklären: Tabelle mit den Daten markieren, gewünschten Diagrammtyp (Linie) auswählen. Dann erscheint da zwar das Kästchen mit dem Diagramm – dieses zeigt aber nur eine gerade Linie und ich weiß einfach nicht, wie ich meine Daten da hineinbekomme! Einmal ist es mir schon gelungen, nachdem ich etwa eine Stunde lang alles Mögliche ausprobiert habe, aber ich kann einfach nicht mehr nachvollziehen, wie das funktioniert hat… Bitte, bitte helft mir, ich bin am Verzweifeln!



Hallo!

Im nachfolgenden Arbeitsblatt befindet sich in Bereich A3:A14 der Rubrikenbereich und in B3:B14 der Wertebereich des Liniendiagrammes.

Arbeitsblatt mit dem Namen 'Tabelle1'
	A	B
1
2
3	1	14
4	2	12
5	3	15
6	4	18
7	5,5	17
8	6	16
9	7	9
10	8	11
11	9	15
12	10	14
13	11	16
14	12	13
15

Um ein Liniendiagramm zu erstellen, gehst Du so vor:
1) Du markierst den Bereich B3:B14 (also ohne den Rubrikenbereich!!)
2) Über die Multifunktionsleiste auswählen: Einfügen > Diagramme > Linie > Linie...
Es erscheint ein Diagrammfenster mit einem Linienverlauf für die ausgewählten Werte. Am unteren Rand erscheinen die Zahlen 1..12 (=Rubriken). Um hier zB. eine andere Rubrikenbeschriftung angezeigt zu bekommen, klickst Du im Diagrammfenster auf die Linie. Damit erscheint diese als markiert und zugleich zeigt sich in der Formeleditierzeile die Formel:
=DATENREIHE(;;Tabelle1!$B$3:$B$14;1)
Um im Diagramm als Rubriken die Zahlen der Spalte A3:A14 anzuzeigen, fügst Du hinter den 1. Strichpunkt den Bereich Tabelle1!$A$3:$A$14 ein, wie folgt:
=DATENREIHE(;Tabelle1!$A$3:$A$14;Tabelle1!$B$3:$B$14;1)
Vor dem 1. Strichpunkt kannst Du noch eine Diagrammbeschriftung einfügen, zB.:
=DATENREIHE("Meine Datenlinie";Tabelle1!$A$3:$A$14;Tabelle1!$B$3:$B$14;1)



Hi Lili,

dann lade doch deine Mappe mal hoch, damit man sehen kann, wo das Problem ist.

Bis später,
Karin

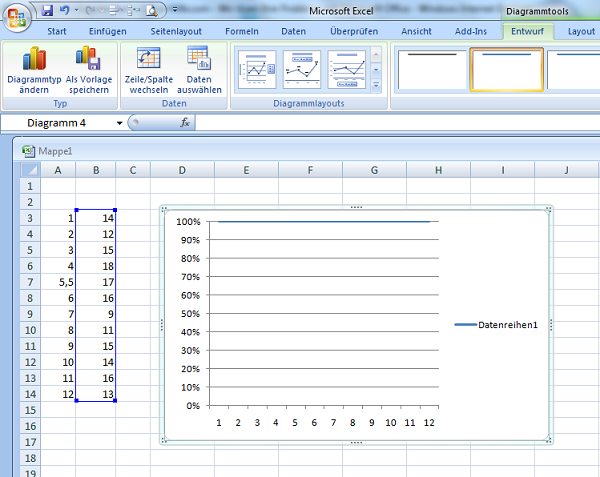

Nein, eben nicht, das ist ja mein Problem! Es erscheint nur das Diagrammfenster ohne Linienverlauf bzw. mit einer geraden Linie... :-(

Ich hab das jetzt mal mit deinem Beispiel ausprobiert und das sieht dann so aus:



Hallo!

Ich poste jetzt meine Excel2007-Datei, in der das bei mir problemlos funktioniert.



Ah, jetzt funktioniert’s :-D … Ich weiß zwar noch immer nicht genau, was ich vorher falsch gemacht hab, aber es geht! Vielen Dank!
Eine Frage hab ich aber noch: Ich möchte gern das Diagramm haben (am besten auch in ein anderes Excel-Dokument kopieren), aber keine Tabelle. Wenn ich aber die Tabelle lösche verschwindet das Diagramm auch – kann man da irgendwas machen?



Hi Lili,

wenn sich das Diagramm nicht mehr verändern soll, dann kopiere es als Bild. Kopieren -> Einfügen -> Grafik

Bis später,
Karin



Das ist natürlich eine gute Idee - danke :-)
