Office: Fehlerbalken

Hallo,
ich habe in Diagramme Fehlerbalken eingefügt. Leider werden diese teilweise von anderen Graphen überdeckt. Wie kann ich die Fehlerindikatoren in den Vordergrund holen?

Schon einmal vielen Dank.



Hi,

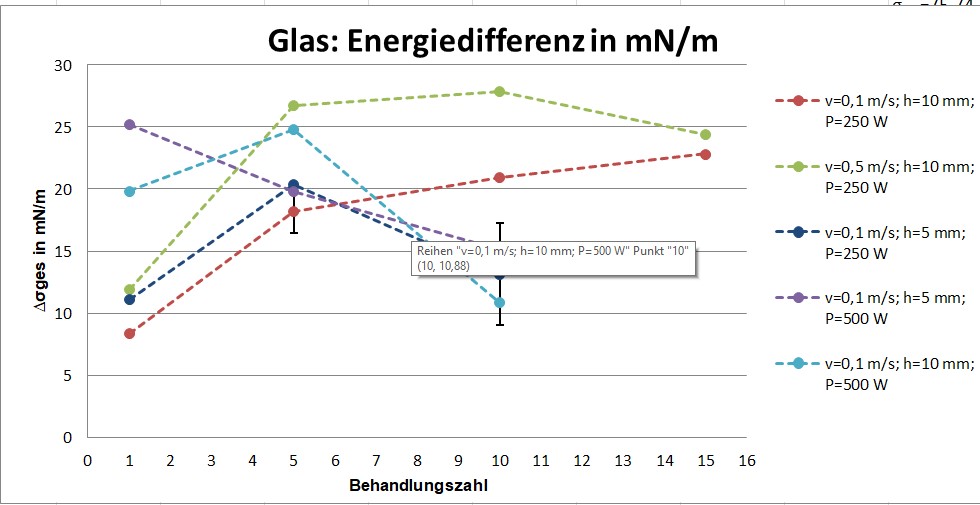

wenn es darum geht, die Fehlerindikatoren vor die Datenpunkte der jeweiligen Datenreihe zu setzten - im Beispiel vor den roten und den dunkelblauen Datepunkt: das ist nicht möglich.
Geht es jedoch darum, die Fehlerindikatoren vor die Datenpunkte der anderen Datenreihen zu setzen - im Beispiel beim X-Wert 5 der roten Datenreihe vor den Datenpunkt der lila Datenreihe und beim X-Wert 10 der dunkelblauen Datenreihe vor den Datenpunt der hellblauen Datenreihe, dann musst du die beiden Datenreihen mit den Fehlerindikatoren, also die rote und die dunkelblaue Datenreihe, auf die Sekundärachse zeichnen. Beachte dabei, dass beide Vertikalachsen identisch skaliert sein müssen.

Im Anhang ein Beispiel, welches diese Vorgehensweise demonstriert.

---



Danke für die Hilfe. Jetzt sieht es besser aus.

Viele Grüße



Hallo,
ich bin´s nochmal. Da die Werte jetzt der Sekundärachse zugeordnet sind, hat es die dazugehörigen Angaben in der Legende verschoben. Unter "Daten auswählen" stimmt die Reihenfolge noch. Wie kann ich das ändern?



Hi,

um darauf eindeutig antworten zu können musst du deine Mappe hochladen, da niemend weiß, wie dein Diagramm und die Daten aufgebaut sind.

---



Hallo,
hier die Datei:



Hi,

die Reihenfolge in der Legende ist immer so, dass Dateinreihen der Primärachse zuerst aufgeführt werden und daran anschließend erst die der Sekundärachse, mit anderen Worten: eine Mischung der Datenreihen von Primär- und Sekundärachse (wie das in deinem Fall notwendig wäre) ist technisch nicht möglich. Die einzige Lösung ist, dass du dir die Legende selbst zusammenstellst, indem du Elemente aus den Formen einfügst (Linie, gefüllter Kreis, Textfeld), diese entsprechend formatierst und mit Text belegst, alle Elemente dann gruppierst und diese Gruppierung dann anstelle der Diagrammlegende ins Diagramm einfügst. Ich habe das mal in der Diagrammkopie links oben für 3 Datenreihen ausgeführt. Die Einzelelemente sowie deren Gruppierung befinden sich im Bereich der Zellen J41:K45, damit du siehst wie es gemacht habe.

---
