Formatieren von Elementen eines Diagramms
Excel für Microsoft 365 Word für Microsoft 365 Outlook für Microsoft 365 PowerPoint für Microsoft 365 Excel 2019 Word 2019 Excel 2016 Word 2016 Outlook 2016 PowerPoint 2016 Excel 2013 Word 2013 Outlook 2013 PowerPoint 2013 Excel 2010 Word 2010 Outlook 2010 PowerPoint 2010 Mehr... Weniger Sie können das Format der einzelnen Diagrammelemente, wie z. B. Diagrammfläche, Zeichnungsfläche, Datenreihen, Achsen, Titel, datenbeschriftungen oder Legende ändern.

Neuere Versionen Office 2010  Zwei Sätze von Tools zum Formatieren von Diagrammelementen stehen: Klicken Sie im Aufgabenbereich Format und das Diagramm Tools im Menüband. Verwenden Sie die Optionen für die meisten Steuerelement im Aufgabenbereich Format.

Formatieren eines Diagramms mithilfe des Aufgabenbereichs Format
Wählen Sie das Diagrammelement (z. B. Datenreihe, Achsen oder Titel) aus, der rechten Maustaste darauf, und klicken Sie auf Format < Diagrammelement >. Klicken Sie im Bereich Format wird mit Optionen, die für das ausgewählte Diagrammelement zugeschnitten sind.

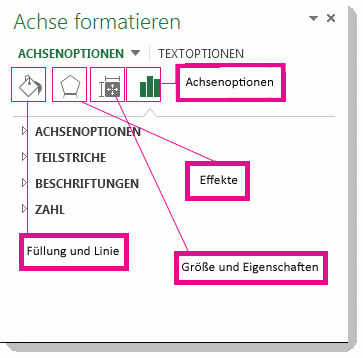

Durch Klicken auf das kleine Symbole am oberen Rand des Bereichs verschiebt Sie andere Teile im Bereich mit weiteren Optionen. Wenn Sie auf ein anderes Diagramm-Element klicken, sehen Sie sich, dass der Aufgabenbereich automatisch aktualisiert wird, auf das neue Diagrammelement.

Beispielsweise zum Formatieren einer Achse:

1. Klicken Sie mit der rechten Maustaste auf die Diagrammachse, und klicken Sie auf Achse formatieren.






2. Stellen Sie im Aufgabenbereich Achse formatieren die gewünschten Änderungen vor.

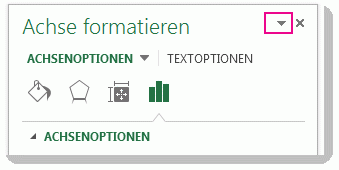

   Sie können den Aufgabenbereich verschieben oder seine Größe ändern, um besser mit ihm arbeiten zu können. Klicken Sie auf die nach unten zeigende Pfeilspitze oben rechts.





   • Wählen Sie Verschieben aus, und ziehen Sie den Bereich dann an eine neue Position.


   • Wählen Sie Größe aus, und ziehen Sie den Rand des Bereichs, um seine Größe zu ändern.



Formatieren eines Diagramms mit dem Menüband

1. Klicken Sie in einem Diagramm um das Diagrammelement auszuwählen, das Sie formatieren möchten.


2. Führen Sie auf der Registerkarte Format unter Diagrammtools eine der folgenden Aktionen aus:

   • Klicken Sie auf Fülleffekt zum Anwenden einer anderen Füllfarbe oder einen Farbverlauf, Bild oder Textur auf das Diagrammelement.






   • Klicken Sie auf Formkontur, um die Farbe, Stärke oder das Diagrammelement Formatvorlage ändern.






   • Klicken Sie auf Formeffekte, um optische Spezialeffekte auf das Diagrammelement, wie Schatten, abschrägungen und 3D-Drehung anzuwenden.






   • Klicken Sie zum Anwenden eines vordefinierten Formenart, klicken Sie auf der Registerkarte Format in der Gruppe Formenarten auf die gewünschte Formatvorlage aus. Wenn Sie alle verfügbaren Formenarten anzeigen möchten, klicken Sie auf die Weitere Schaltfläche

     .






   • Um das Format des Texts für Diagramm ändern möchten, markieren Sie den Text, und wählen Sie dann eine Option aus, klicken Sie auf der Minisymbolleiste, die angezeigt wird. Oder klicken Sie auf der Registerkarte Start in der Gruppe Schriftart, wählen Sie die Formatierung aus, die Sie verwenden möchten.


   • Um WordArt-Formate verwenden, um Text zu formatieren, markieren Sie den Text, und wählen Sie dann auf der Registerkarte Format in der Gruppe ' WordArt-Formate, ein WordArt-Format zu übernehmen. Um alle verfügbaren Formate angezeigt wird, klicken Sie auf die Weitere Schaltfläche

     .







Können Sie im Dialogfeld Format < Diagrammelement > Formatierung Änderungen vornehmen, oder Sie können vordefinierten oder benutzerdefinierten Shape-Formatvorlagen anwenden. Sie können auch den Text in einem Diagrammelement formatieren.

Was möchten Sie tun?
Ändern des Formats eines ausgewählten Diagrammelements

Ändern der Formenart eines ausgewählten Diagrammelements

Ändern des Formats von Text in einem ausgewählten Diagrammelement

Verwenden von Textformatierung zum Formatieren von Text in Diagrammelementen

Verwenden von WordArt-Formaten zum Formatieren von Text in Diagrammelementen

Ändern des Formats eines ausgewählten Diagrammelements

1. Klicken Sie in einem Diagramm auf das Diagrammelement, das Sie ändern möchten, oder gehen Sie folgendermaßen vor, um das Diagrammelement aus einer Liste mit Diagrammelementen auszuwählen:

   1. Klicken Sie auf eine beliebige Stelle im Diagramm.
      Dadurch werden die Diagrammtools, die Registerkarten Entwurf, Layout und Format hinzufügen.


   2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente, und wählen Sie das Diagrammelement aus, das Sie formatieren möchten.





      Tipp: Statt die Befehle im Menüband zu verwenden, können Sie alternativ mit der rechten Maustaste auf ein Diagrammelement klicken, im Kontextmenü auf <Diagrammelement> formatieren klicken und dann mit Schritt 3 fortfahren.


2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf Auswahl formatieren.


3. Klicken Sie im Dialogfeld <Diagrammelement> formatieren auf eine Rubrik, und wählen Sie dann die gewünschten Formatierungsoptionen aus.

   Wichtig: Je nach dem ausgewählten Diagrammelement stehen in diesem Dialogfeld verschiedene Formatierungsoptionen zur Verfügung.


4. Wenn Sie die andere Optionen in diesem Dialogfeld auswählen, werden die Änderungen sofort auf das ausgewählte Diagrammelement angewendet. Da die Änderungen sofort angewendet werden, ist es jedoch nicht möglich, die in diesem Dialogfeld Abbrechen klicken. Um die Änderungen zu entfernen, müssen Sie auf der Symbolleiste für den Schnellzugriff Rückgängig klicken.


5. Sie können mehrere Änderungen rückgängig machen, die Sie an einer Option des Dialogfelds vorgenommen haben, sofern Sie nicht inzwischen Änderungen an einer anderen Option des Dialogfelds vorgenommen haben.


6. Sie können das Dialogfeld verschieben, sodass Sie gleichzeitig das Diagramm und das Dialogfeld sehen können.



Seitenanfang

Ändern der Formenart eines ausgewählten Diagrammelements
Klicken Sie in einem Diagramm auf das Diagrammelement, das Sie ändern möchten, oder gehen Sie folgendermaßen vor, um das Diagrammelement aus einer Liste mit Diagrammelementen auszuwählen:

1. Klicken Sie auf eine beliebige Stelle im Diagramm.
   Dadurch werden die Diagrammtools, die Registerkarten Entwurf, Layout und Format hinzufügen.


2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente, und wählen Sie das Diagrammelement aus, das Sie formatieren möchten.







Wählen Sie das Diagrammelement aus, die, das Sie ändern möchten. 

• Wählen Sie das Diagrammelement aus, die, das Sie ändern möchten.
• Formenart
• Fülleffekt
• Formkontur
• Formeffekts

Klicken Sie zum Anwenden einer vordefinierten Formenart auf der Registerkarte Format in der Gruppe Formenarten auf die gewünschte Formenart.





Tipp: Wenn Sie alle verfügbaren Formenarten anzeigen möchten, klicken Sie auf die Weitere Schaltfläche

.

Zum Anwenden eines anderen Fülleffekts klicken Sie auf Fülleffekt und führen dann eine der folgenden Aktionen aus:

• Wenn Sie eine andere Füllfarbe verwenden möchten, klicken Sie unter Designfarben oder Standardfarben auf die gewünschte Farbe.

  Tipp: Bevor Sie eine andere Farbe anwenden, können Sie in der Vorschau sehen, wie sich diese Farbe auf das Diagramm auswirkt. Wenn Sie mit dem Mauszeiger auf die gewünschte Farbe zeigen, wird das markierte Element im Diagramm in dieser Farbe angezeigt.


• Klicken Sie auf Keine Füllung, wenn die Farbe vom markierten Diagrammelement entfernt werden soll.


• Wenn Sie eine Füllfarbe verwenden, die nicht unter Designfarben oder Standardfarben verfügbar ist, klicken Sie auf Weitere Füllfarben. Klicken Sie im Dialogfeld " Farben " Geben Sie die Farbe, die Sie auf der Registerkarte Standard oder Benutzerdefiniert verwenden möchten, und klicken Sie dann auf OK.
  Benutzerdefinierte Füllfarben, die Sie erstellen, sind unter Zuletzt verwendete Farben hinzugefügt, sodass Sie sie erneut verwenden können.


• Klicken Sie auf Bild, wenn die Form mit einem Bild gefüllt werden soll. Klicken Sie im Dialogfeld Bild einfügen auf das gewünschte Bild und dann auf Einfügen.


• Um einen Farbverlauf Effekt für die ausgewählten Füllfarbe verwenden möchten, klicken Sie auf Farbverlauf, und klicken Sie dann unter Variationen, die auf den Stil des Farbverlaufs, den Sie verwenden möchten.
  Klicken Sie für weitere Formatvorlagen Farbverlauf auf Weitere Farbverläufe, und klicken Sie dann in der Kategorie Füllung auf die Optionen für den Farbverlauf, die Sie verwenden möchten.


• Wenn als Füllung eine Textur verwendet werden soll, klicken Sie auf Textur und dann auf die gewünschte Textur.



Zum Anwenden einer anderen Formkontur klicken Sie auf Formkontur und führen dann eine der folgenden Aktionen aus:

• Wenn Sie für die Kontur eine andere Farbe verwenden möchten, klicken Sie unter Designfarben oder Standardfarben auf die gewünschte Farbe.


• Klicken Sie auf Keine Gliederung, wenn die Konturfarbe vom markierten Diagrammelement entfernt werden soll.

  Hinweis: Handelt es sich bei dem markierten Diagrammelement um eine Linie, wird die Linie im Diagramm nicht mehr angezeigt.


• Um eine Konturfarbe verwenden, die nicht unter Designfarben oder Standardfarben verfügbar ist, klicken Sie auf Weitere Linienfarben. Klicken Sie im Dialogfeld " Farben " Geben Sie die Farbe, die Sie auf der Registerkarte Standard oder Benutzerdefiniert verwenden möchten, und klicken Sie dann auf OK.
  Benutzerdefinierte Linienfarben, die Sie erstellen, sind unter Zuletzt verwendete Farben hinzugefügt, sodass Sie sie erneut verwenden können.


• Um die Stärke einer Linie oder den Rahmen ändern möchten, klicken Sie auf Stärke, und klicken Sie dann auf die Linienstärke, die Sie verwenden möchten.
  Zusätzliche Zeile Formatvorlage oder Rahmen Formatoptionen klicken Sie auf Weitere Linien, und klicken Sie dann auf die Formatvorlage oder Rahmen Optionen unter Linienart, die Sie verwenden möchten.


• Wenn Sie eine gestrichelte Linie oder einen Rahmen verwenden möchten, klicken Sie auf Striche, und klicken Sie dann auf den Strichtyp aus, den Sie verwenden möchten.
  Zusätzliche Strichtyp Optionen festlegen möchten klicken Sie auf Weitere Linien, und klicken Sie dann auf den Strichtyp aus, den Sie verwenden möchten.


• Um Linien Pfeile hinzuzufügen, klicken Sie auf Pfeile, und klicken Sie dann auf die Pfeilart, die Sie verwenden möchten. Sie können keine Pfeilarten für Rahmen verwenden.
  Pfeil neben Weitere Formatvorlage oder Rahmen Formatoptionen klicken Sie auf Weitere Pfeile, und klicken Sie dann auf den Pfeil-Einstellung, die Sie verwenden möchten.



Zum Anwenden eines anderen Formeffekts klicken Sie auf Formeffekte, klicken Sie auf einen verfügbaren Effekt, und wählen Sie dann den gewünschten Effekttyp aus.

Hinweis: Welche Formeffekte verfügbar sind, hängt vom ausgewählten Diagrammelement ab. Voreinstellung, Spiegelung und Abschrägungseffekte stehen nicht für alle Diagrammelemente zur Auswahl.

Seitenanfang

Ändern des Formats von Text in einem ausgewählten Diagrammelement
Zum Formatieren von Text in Diagrammelementen können Sie die normalen Textformatierungsoptionen verwenden oder ein WordArt-Format anwenden.

Verwenden von Textformatierung zum Formatieren von Text in Diagrammelementen

1. Klicken Sie auf das Diagrammelement, das den zu formatierenden Text enthält.


2. Klicken Sie mit der rechten Maustaste auf den zu formatierenden Text, oder wählen Sie ihn aus, und führen Sie dann eine der folgenden Aktionen aus:

   • Klicken Sie auf der Minisymbolleiste auf die gewünschten Formatierungsoptionen.






   • Klicken Sie auf der Registerkarte Start in der Gruppe Schriftart auf die Formatierungsschaltflächen der gewünschten Formate.







Seitenanfang

Verwenden von WordArt-Formaten zum Formatieren von Text in Diagrammelementen

1. Klicken Sie in einem Diagramm auf das Diagrammelement, das den zu ändernden Text enthält, oder gehen Sie folgendermaßen vor, um das Diagrammelement aus einer Liste mit Diagrammelementen auszuwählen:

   1. Klicken Sie auf eine beliebige Stelle im Diagramm.
      Dadurch werden die Diagrammtools, die Registerkarten Entwurf, Layout und Format hinzufügen.


   2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente, und wählen Sie das Diagrammelement aus, das Sie formatieren möchten.






2. Führen Sie auf der Registerkarte Format in der Gruppe WordArt-Formate eine der folgenden Aktionen aus:





   • Zum Anwenden eines vordefinierten WordArt-Formats klicken Sie auf das gewünschte Format.

     Tipp: Wenn Sie alle verfügbaren WordArt-Formate anzeigen möchten, klicken Sie auf die Weitere Schaltfläche

     .


   • Zum Anwenden eines benutzerdefinierten WordArt-Formats klicken Sie auf Textfüllung, Textkontur oder Texteffekte und wählen dann die gewünschten Formatierungsoptionen aus.



Seitenanfang
