Office: (Office 2010) Liniendiagramm mit oberer und unterer Toleranzgrenze

Hallo liebes Forum,
ich suche mir seit Tagen die Finger wund... es kann doch nicht so schwer sein!

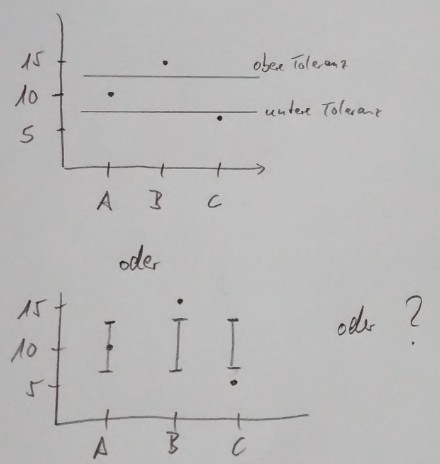

Beispiel: Drei Bauteile A-B-C (X-Achse) sind 10m-15m-8m (Y-Achse) lang. Kann als Balken oder als Linie dargestellt werden. Später werden es mal an die 100 Bauteile, deren Längen dargestellt werden sollen. So weit so gut.
Zusätzlich sollen die obere (z.B. 13m) und die untere Toleranzgrenze (z.B. 7m) als zur X-Achse parallele Linien dargestellt werden.
Daran scheitere ich. Weiß jemand weiter? Siehe auch Anhang.
VG, Fauser



Hi,

zu Version 1: zeichne deine Linien auf die Sekundärachse, blende diese ein und formatiere sie unter den Achsenoptionen auf "Achsenposition" -> "Auf Teilstrichen.


zu Version 2: berechne den Mittelwert aus Min und Max und zeichne diese als Hilfsdatenreihe in das Diagramm. Zeige dann für diese Reihe die Fehlerindikatoren an, formatiere diese auf Benutzerdefiniert und gib als positiven und negativen Wert die Differenz vom Mittelwert zum Maximum bzw. Minimum an.

Bis später,
Karin



Hi Karin,
prima, danke. Version 2 hatte ich mir so ähnlich schon hingefriemelt, Version 1 gefällt mir besser probiere ich gleich mal aus. Danke!
VG, Jörg.
