Office: Schnittpunkt zweier Geraden im Excel Diagramm darstellen

Helfe beim Thema Schnittpunkt zweier Geraden im Excel Diagramm darstellen in Microsoft Excel Hilfe um das Problem gemeinsam zu lösen; Hallo zusammen, ich möchte gerne einen Schnittpunkt zweier Geraden im Excel Diagramm darstellen und auswerten. Grund dafür ich habe ein... Dieses Thema im Forum "Microsoft Excel Hilfe" wurde erstellt von Tottie78, 12. Januar 2022.

  1. Tottie78 Neuer User

    Schnittpunkt zweier Geraden im Excel Diagramm darstellen


    Hallo zusammen,

    ich möchte gerne einen
    Schnittpunkt zweier Geraden im Excel Diagramm darstellen
    und auswerten.

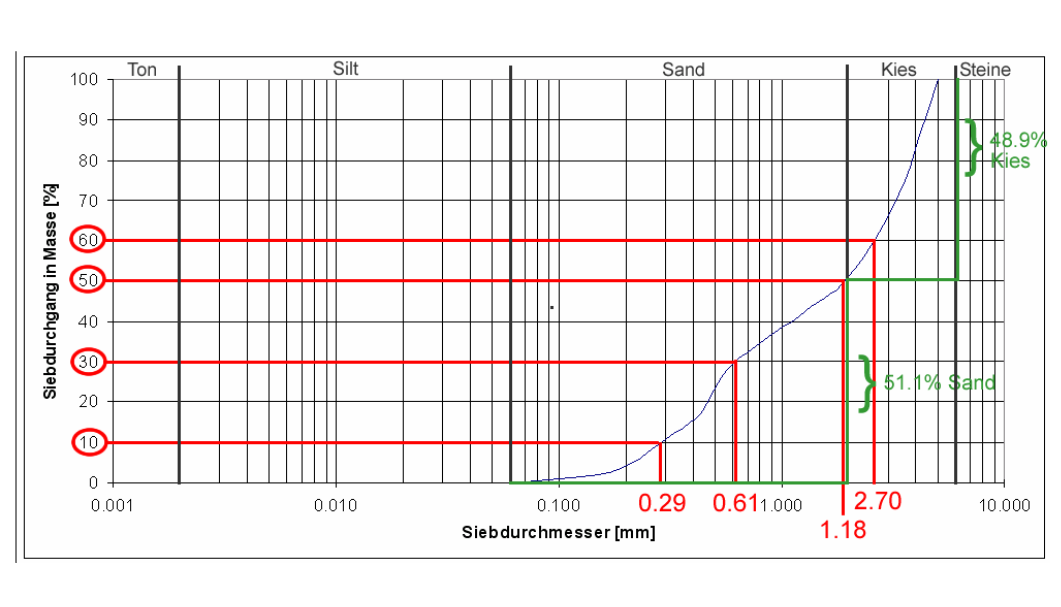

    Grund dafür ich habe ein Siebliniendiagramm mit Durchgang in y 0-100 % und in x die Siebe 0 - 100mm.
    nun möchte ich wenn die Sieblinie angezeigt wird, ablesen/ auswerten wieviel mm ich auf x habe wenn ich bei 10% 60% usw. rübergehe.

    wie wäre dies umsetzbar ?

    Danke schon mal

    Tottie78, 12. Januar 2022
    #1
  2. Tottie78 Neuer User
    Sieblinie


    Anhänge:

    Tottie78, 12. Januar 2022
    #2
  3. Beverly
    Beverly Erfahrener User
    Hi,

    Excel kann aus einem Bild keine funktionierende Arbeitsmappe erstellen, deshalb solltest du schon die Mappe mit dem Diagramm und den Daten hochladen.



    Schnittpunkt zweier Geraden im Excel Diagramm darstellen GrußformelSchnittpunkt zweier Geraden im Excel Diagramm darstellen Beverly's Excel - Inn

    Beverly, 12. Januar 2022
    #3
  4. Tottie78 Neuer User

    Schnittpunkt zweier Geraden im Excel Diagramm darstellen

    anbei die Excel mappe einer Sieblinienberechnung.

    hier würde ich gerne die durchgänge in mm, bei 10% -60% aus lesen. Um weitere Berechnungen ausführen zu können. Ein manuelles Auslesen ist möglich aber ungenau.

    Tottie78, 12. Januar 2022
    #4
  5. Beverly
    Beverly Erfahrener User
    Dazu kannst du die TREND()-Funktion verwenden. Die benötigten X- und Y-Werte musst du allerdings von Hand festlegen, indem du im Diagramm schaust, zwischen welchen Y-Werten und zugehörigen X-Werten dein Ziel-Y-Wert liegt.
    Bei der Genauigkeit ist unbedingt sozusagen "im Hinterkopf" zu behalten, dass dabei von einem liniearen Trend ausgegangen wird


    Schnittpunkt zweier Geraden im Excel Diagramm darstellen GrußformelSchnittpunkt zweier Geraden im Excel Diagramm darstellen Beverly's Excel - Inn

    Beverly, 12. Januar 2022
    #5
    1 Person gefällt das.
  6. Tottie78 Neuer User
    Hallo Karin,

    Danke schon mal für die Unterstützung und Richtungsweisung wie es möglich wäre.

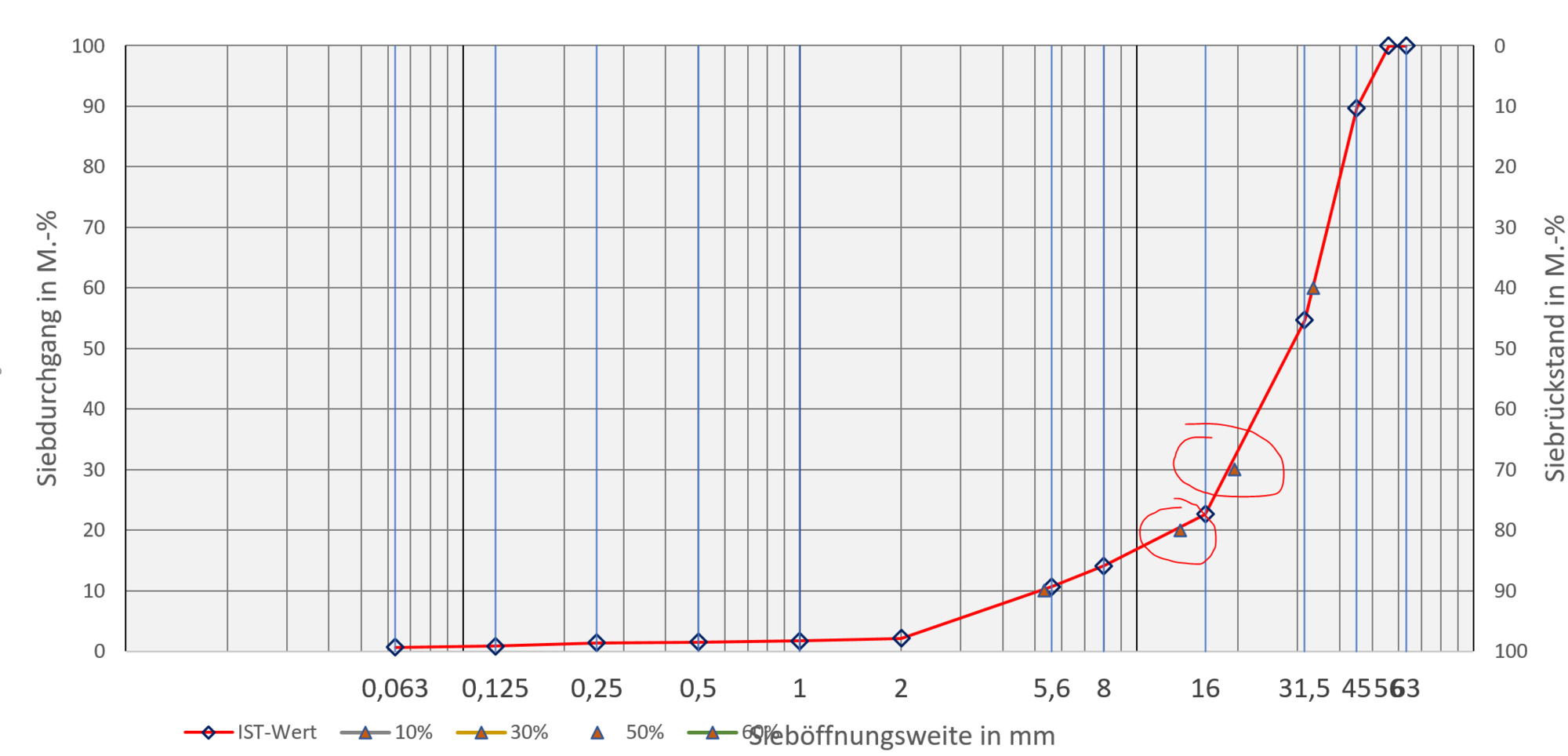

    Nur wie kommts das manche Schnittpunkte abweichend dargestellt werden ? siehe Anhang.
    Die ausgegebenen %/mm Werte werden wür weitere Berechnungen verwendet.

    Gruß Thorsten

    Tottie78, 13. Januar 2022
    #6
  7. Beverly
    Beverly Erfahrener User
    Hi Thorsten,

    das liegt an der Zeichenungenauigkeit bei Diagrammen.

  8. Tottie78 Neuer User

    Schnittpunkt zweier Geraden im Excel Diagramm darstellen

    Tottie78, 13. Januar 2022
    #8
  9. Beverly
    Beverly Erfahrener User
    Hast du noch nie von linearer Trendberechnung gehört? Die Berechnung ist doch korrekt, nur die Darstellung im Diagramm ist ungenau.

    Der Solver macht auch nichts anderes als was man mathematisch durch das Lösen von 2 Geradengleichungen y1 = ax1 + b und y2 = ax2 + b erzielt. Und genau dasselbe macht auch die TREND()-Funktion.



    Schnittpunkt zweier Geraden im Excel Diagramm darstellen GrußformelSchnittpunkt zweier Geraden im Excel Diagramm darstellen Beverly's Excel - Inn

    Beverly, 13. Januar 2022
    #9
