Office: Graphik (Word XP)

Hallo.. Ich bin neu hier. Ich hoffe, dass mir
jemand helfen kann...
Ich suche nämlich nach jemandem, der mir eine Frage beantworten kann.

So, nun zu meiner Frage:

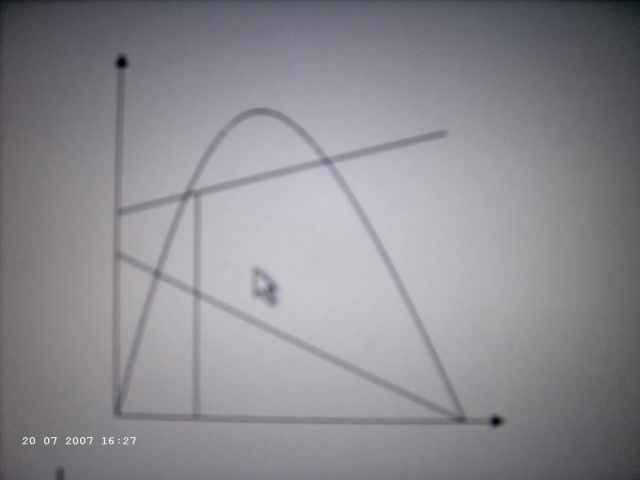

ich habe in Word eine Graphik gezeichnet, die ich versuche mitzusenden...


So, ihr seht links neben dem Pfeil(, der da aber nicht auf die Zeichnung gehört) die vertikale Linie...
Problem: Diese Linie soll ein kleines bisschen nach links verschoben werden, so dass sie durch den Schnittpunkt von der Kurve und der oberen, steigenden Linie verläuft.
Wenn ich sie aber verschiebe, ist sie ein kleines bisschen zu weit links... Ich bekomme es nicht hin, sie genau durch den Schnittpunkt verlaufen zu lassen....

Bitte helft mir...
Danke!!!!!!!



Zeichnen

Hallo Red Angel -

Wenn Du Zeichenelemente "weich" verschieben möchtest, klickst Du in der Symbolleiste "Zeichnen" auf ZEICHNEN > GITTERNETZ... Dann bei "Objekte am Raster ausrichten" das Häkchen wegnehmen.



Super... Danke....
Nun weiß ich endlich, wo ich mich hin wenden kann, wenn ich etwas nicht hinbekomme....

Ich kann direkt noch was nachfragen: Und zwar ist unter der Zeichnung im Foto eine schwarze Linie, die man aber im Foto nicht sieht... (hätte sie anders fotografieren sollen.)
Wie bekomme ich diese Linie weg?



Linie killen

Hallo Red Angel -

Falls Dein Bild genau so rein schwarz-weiß ist wie meins, könntest Du es mit PAINT öffnen. Bei den Paint-Klicksymbolen ist ein gestricheltes Rechteck. Darauf klickst Du, ziehst dann um den unerwünschten Strich herum ein Reckteck, machst einen Rechtsklick auf das Rechteck und sagst "Auswahl löschen".

Falls unter dem Strich nichts mehr kommt, kannst Du alternativ mit PAINT das Bild unten (durch Ziehen am blauen Punkt nach oben) so weit verkleinern, daß der Strich mit verschwindet, und dann wieder (durch Ziehen am blauen Punkt nach unten) entsprechend vergrößern.

Oder, falls die Striche noch als Word-Zeichenobjekte in einem Word-Dokument stehen, einfach anklicken und ENTF-Taste drücken.



danke

HI.. Danke für deinen Tipp.
Ich habe die Linien anders weg bekommen.
Denn wenn ich deinen Tipps folgte und die Grafiken in Paint kopierte, um sie dort zu bearbeiten, waren die Beschriftungen der Achsen und der Kurven weg, die ich im Laufe der Zeit noch angebracht hatte...
Aber nun ist es ja auch gelöst....


Noch eine Frage:

In der nun gesendeten Grafik möchte ich links neben der 25%, 10% und 5 % eine Beschriftung anbringen, die aber gedreht von unten nach oben laufen soll....



Tabelle

Hallo Red Angel -

Da Dein Aufbau etwas wacklig war, habe ich mal allen Text innerhalb der Tabelle untergebracht. Vorteil: Man kann das Ding beliebig verschieben, ohne daß etwas auseinanderfällt.

Einen Platz für Deinen senkrechten Kommentar habe ich reserviert.

Über den Menüpunkt TABELLE kannst Du die Gitternetzlinien (für die Bildschirmdarstellung) ein- oder ausblenden.

Und bei der weiteren Arbeit solltest Du auf jeden Fall die Symbolleiste "Tabellen und Rahmen" einblenden, die enthält nämlich jede Menge nützliche Befehle.

Schönes Wochenende!



Ellipse

Hallo... Erstmal wieder ein großes Dankeschön!! Ich finde es super, dass sich hier so engagierte Menschen finden, die anderen helfen!!!

Ich hatte die Schrift nun auch anders drehen können. Und da ich die Zeichnung noch vervollständigt habe, konnte ich sie nicht noch mal machen... Ich bin zufrieden mit dem Ergebnis. Dennoch danke ich dir sehr für deine Hilfe. Nun weiß ich, wie man es besser machen kann..

Es kommen immer wieder neue Fragen auf... So wende ich mich erneut hier hin...

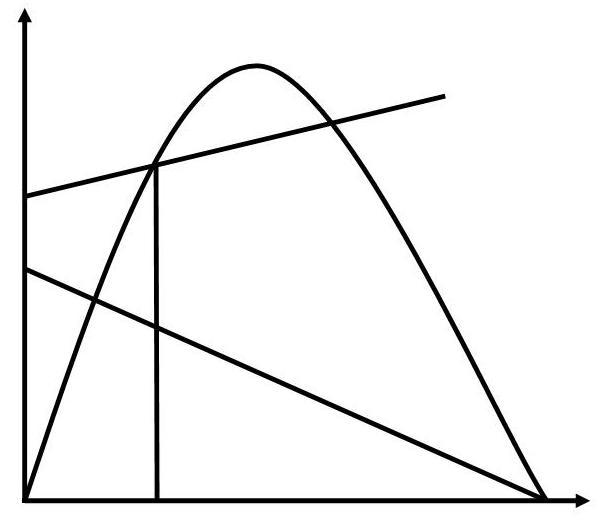

In der folgenden Grafik möchte ich Ellipsen einfügen, die einen Text enthalten und diagonal verlaufen.
Der diagonale Text war schon in dem Bild. Nun möchte ich in Ellipsen noch etwas dahin schreiben.
Die Ellipsen bekomme ich hin, den Text darin auch. Drehen kann ich die Ellipse auch. Das Problem: Der in die Ellipse eingefügte Text dreht sich nicht mit, sondern bleibt horizontal...
Wie mache ich das?

Danke wieder für eine Antwort



Ellipsen

Hallo Red Angel -

Zunächst hatte ich ein Problem mit Deinem hochgeladenen Doc; ich sah nur ein leeres Quadrat. Habe das kopiert und in Paint eingefügt und sehe nun 3 x 3 farbige Kästchen mit schräger Beschriftung.

Das mit den schrägen Ellipsen wird aus meiner Sicht nicht ganz einfach. Wie Du schon sagst: In Word lassen sich die Ellipsen leicht drehen, aber der Text geht nicht mit.

Es gibt bestimmt Programme, die das Problem eleganter lösen könnten, aber ich sehe im Moment nur folgende Möglichkeit: Du machst Dir in Word einen Text mit einer Ellipse, möglichst großer Zoom und alles waagerecht.

Davon machst Du einen Screenshot, bearbeitest das Ganze in Paint, indem Du überflüssige Teile wegschneidest, fügst das resultierende Bild.jpg wieder in Word ein und drehst es nach Bedarf. (Vielleicht hast Du ja komfortablere Bildbearbeitungsprogramme als ich; ich kenne nur Paint und IrfanView.)

Ich nehme an, daß als "Endprodukt" ein umfangreiches gedrucktes Word-Dokument herauskommen soll - oder willst Du das Ganze online stellen?

Da ich nicht genau weiß, was herauskommen soll, kann ich nur diese allgemeinen Tips geben.

Edit: Es geht auch ohne Paint, nur mit Word.

1. Schreibe den Text in ein Textfeld, mit unsichtbarem Rand.
2. Male eine Ellipse darum herum.
3. Gruppiere Textfeld und Ellipse zu einem Objekt.
4. Lade das mit Strg + C in die Zwischenablage.
5. BEARBEITEN > INHALTE EINFÃœGEN > GRAFIK.

Dann kann man das Ding drehen.

Das Ergebnis ist aber weniger befriedigend als mit Paint, zumindest bei mir erscheint die Kontur der Ellipse irgendwie gekräuselt. Außerdem nimmt Word eigenmächtig eine andere Schriftart für den Text.



Ahh.. mal wieder ein herzliches Dankeschön!!!

Also, zur Kontrolle habe ich meine Datei auch noch mal von hier aus geöffnet, aber bai mir ist das dann direkt richtig...

Ich habe den ersten Tipp nun befolgt.... Ich musste das dann aber mit dem Drehen ausprobieren, das ging erst, nachdem ich mit Rechtsklick auf die Grafik auf "Grafik formatieren", dann "Layout" und dann "Rechteck" geklickt habe...

Als Endprodukt soll ein Word-Dokument rauskommen, ja. Für meine Unterlagen. Es ist eine Mitschrift einer Vorlesung. Online stelle ich das nicht.

Auch wenn ich es nun geschafft habe, wollte ich den 2. Tipp ausprobieren. Aber wenn ich 1. und 2. gemacht habe und dann einen Rechtsklick mache und auf Gruppierung gehe, ist da alles grau. Da kann ich dann nichts auswählen... Hmm....

Aber Danke schön nochmal....

Ich hoffe, ich kann auch mal irgendwann mein Wissen weitergeben... Vielleicht, wenn ich hier ein paar Jahre angemeldet bin..... ;-))



Gruppieren

Die Art und Weise, wie Bilder eingefügt werden sollen, kann man voreinstellen: EXTRAS > OPTIONEN > BEARBEITEN > BILD EINFÜGEN ALS... Nach Klick auf den Auswahlpfeil kommen dann verschiedene Möglichkeiten. Bei mir ist "Vor dem Text" eingestellt; kannst ja mal testen, was Dir am besten paßt.

Ja, das hatte ich auch nicht so genau beschrieben. Also Punkt 3: Markiere das Textfeld (Klick auf den Rand). Dann STRG-Taste festhalten und die Ellipse markieren. Damit sind beide Objekte markiert, und wenn man jetzt die STRG-Taste wieder losläßt und einen Rechtsklick macht, sollte Gruppierung angeboten werden.
