Hinzufügen, Ändern oder Entfernen von Fehlerindikatoren in einem Diagramm
Excel für Microsoft 365 Word für Microsoft 365 Outlook für Microsoft 365 PowerPoint für Microsoft 365 Excel für Microsoft 365 für Mac Word für Microsoft 365 für Mac PowerPoint für Microsoft 365 für Mac Excel 2019 Word 2019 Outlook 2019 PowerPoint 2019 Excel 2016 Excel 2019 für Mac PowerPoint 2019 für Mac Word 2019 für Mac Word 2016 Outlook 2016 PowerPoint 2016 Excel 2013 Word 2013 Outlook 2013 PowerPoint 2013 Excel 2010 Word 2010 Outlook 2010 PowerPoint 2010 Excel 2007 Outlook 2007 Excel 2016 für Mac PowerPoint 2016 für Mac Word 2016 für Mac Excel Starter 2010 Mehr... Weniger Wenn Sie in Diagrammen, die Sie erstellen, Fehlerindikatoren hinzufügen, können Sie auf einen Blick Fehlerspannen und Standardabweichungen sehen. Diese können auf allen Datenpunkten oder Datendarstellungen einer Datenreihe als Standardfehlerbetrag, Prozentsatz oder Standardabweichung angezeigt werden. Sie können eigene Werte festlegen, damit die von Ihnen gewünschten genauen Fehlerbeträge angezeigt werden. Beispielsweise können Sie in den Ergebnissen eines wissenschaftlichen Experiments einen positiven und einen negativen Fehlerbetrag von 10 Prozent anzeigen:

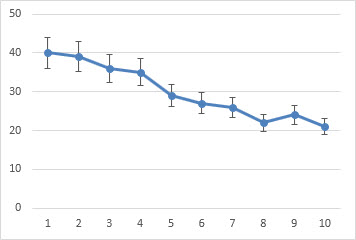

Fehlerindikatoren können Sie in 2D-Flächen-, Balken-, Säulen-, Linien-, Punkt (XY)- und Blasendiagrammen verwenden. In Punkt- und Blasendiagrammen können Fehlerindikatoren für x- und y-Werte angezeigt werden.

Windows macOS  Hinweis: Die folgenden Verfahren gelten für Office 2013 und neuere Versionen. Suchen Sie nach Office 2010-Schritten?

Hinzufügen oder Entfernen von Fehlerindikatoren

1. Klicken Sie auf eine beliebige Stelle im Diagramm.

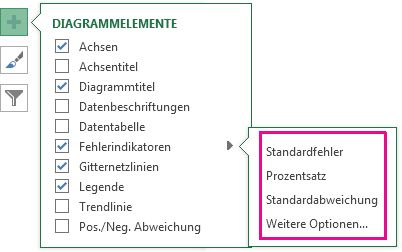

2. Klicken Sie auf die Schaltfläche Diagrammelemente

   neben dem Diagramm, und aktivieren Sie dann das Kontrollkästchen Fehlerindikatoren. (Deaktivieren Sie das Kontrollkästchen, um Fehlerindikatoren zu entfernen.)


3. Wenn Sie die angezeigte Fehlermenge ändern möchten, klicken Sie auf den Pfeil neben Fehlerindikatoren, und wählen Sie dann eine Option aus.





   • Wählen Sie eine vordefinierte Fehlerindikatoroption aus, etwa Standardfehler, Prozentsatz oder Standardabweichung.

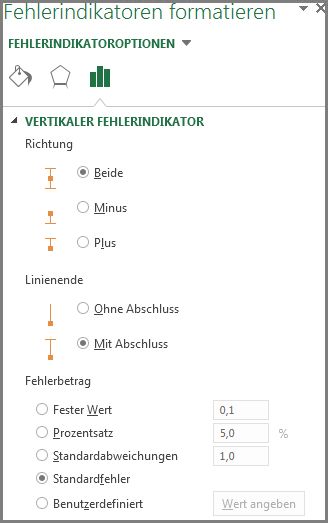

   • Wählen Sie Weitere Optionen aus, um Ihre eigenen Fehlerindikatorbeträge festzulegen, und wählen Sie dann unter Vertikaler Fehlerindikator oder Horizontaler Fehlerindikator die gewünschten Optionen aus. Hier können Sie auch die Richtungen und Linienenden der Fehlerindikatoren ändern oder benutzerdefinierte Fehlerindikatoren erstellen.







Hinweis: Die Richtung der Fehlerindikatoren hängt vom Typ des Diagramms ab, das Sie verwenden. In einem Punktdiagramm können sowohl horizontale als auch vertikale Fehlerindikatoren angezeigt werden. Jeden dieser Fehlerindikatoren können Sie entfernen, indem Sie ihn auswählen und dann ENTF drücken.

Überprüfen von Formeln zum Berechnen von Fehlerbeträgen
Häufig wird die Frage gestellt, wie in Excel Fehlerbeträge berechnet werden. In Excel werden die folgenden Gleichungen verwendet, um die Beträge für Standardfehler und Standardabweichung zu berechnen, die im Diagramm angezeigt werden.

Diese Option	Formel
Standardfehler	Wobei: s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen
Standardabweichung	Wobei: s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen M = arithmetisches Mittel

Hinzufügen, ändern oder Entfernen von Fehlerindikatoren in einem Diagramm in Office 2010
Überprüfen von Formeln zum Berechnen von Fehlerbeträgen (Office 2010)
In Excel können Sie Fehlerindikatoren anzeigen, die auf einem standardmäßigen Fehlerbetrag basieren, als Prozentsatz des Werts (5 %) oder als Standardabweichung.

Verwenden Sie die folgenden Formeln für Standardfehler und Standardabweichung, um die Fehlerbeträge zu berechnen, die im Diagramm angezeigt werden.

Diese Option	Formel	Dabei gilt
Standardfehler		s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen
Standardabweichung		s = Datenreihennummer i = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen für den Punkt y im Diagramm n = Anzahl der Punkte je Datenreihe yis = Datenwert der Datenreihe s und des i-ten Punkts ny = Gesamtzahl der Datenwerte aller Datenreihen M = arithmetisches Mittel

Hinzufügen von Fehlerindikatoren (Office 2010)

1. Führen Sie bei einem 2D-Flächen-Diagramm, einem Balkendiagramm, Spaltendiagramm, Liniendiagramm oder Blasendiagramm eine der folgenden Aktionen aus:

   • Zum Hinzufügen von Fehlerindikatoren zu allen Datenreihen im Diagramm klicken Sie in den Diagrammbereich.


   • Wenn Sie Fehlerindikatoren nur zu einem ausgewählten Datenpunkt oder einer ausgewählten Datenreihe hinzufügen möchten, klicken Sie auf den Datenpunkt oder die Datenreihe, oder führen Sie die folgende Aktion aus, um eine Auswahl in der Liste der Diagrammelemente zu treffen:

     1. Klicken Sie auf eine beliebige Stelle im Diagramm.

        Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


     2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente und dann auf das gewünschte Diagrammelement.






2. Klicken Sie auf der Registerkarte Layout in der Gruppe Analyse auf Fehlerindikatoren.






3. Führen Sie eine der folgenden Aktionen aus:

   1. Klicken Sie auf eine vordefinierte Option für Fehlerindikatoren, wie Fehlerindikatoren mit Standardfehlern, Fehlerindikatoren mit Prozentwerten oder Fehlerindikatoren mit Standardabweichung.


   2. Klicken Sie auf Weitere Optionen für Fehlerindikatoren und dann unter Vertikale Fehlerindikatoren oder Horizontale Fehlerindikatoren auf die Optionen für Anzeige und Fehlerbeträge, die Sie verwenden möchten.

      Hinweis: Die Richtung der Fehlerindikatoren hängt vom Typ des Diagramms ab, das Sie verwenden. In einem Punktdiagramm werden standardmäßig sowohl horizontale als auch vertikale Fehlerindikatoren angezeigt . Jeden dieser Fehlerindikatoren können Sie entfernen, indem Sie ihn auswählen und dann ENTF drücken.



Ändern der Anzeige von Fehlerindikatoren (Office 2010)

1. Klicken Sie in 2D-Flächendiagrammen, Balken-, Spalten-, Linien-, Punkt (XY)- oder Blasendiagrammen auf die Fehlerindikatoren, den Datenpunkt oder die Datenreihe mit den Fehlerindikatoren, die Sie ändern möchten, oder gehen Sie wie folgt vor, um diese Elemente aus der Liste der Diagrammelemente auszuwählen:

   1. Klicken Sie auf eine beliebige Stelle im Diagramm.

      Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


   2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente und dann auf das gewünschte Diagrammelement.






2. Klicken Sie auf der Registerkarte Layout in der Gruppe Analyse auf Fehlerindikatoren, und klicken Sie dann auf Weitere Optionen für Fehlerindikatoren.






3. Klicken Sie unter Anzeigen auf die Richtung des Fehlerindikators und das Format für das Ende, das Sie verwenden möchten.



Ändern der Optionen für den Fehlerbetrag (Office 2010)

1. Klicken Sie in 2D-Flächendiagrammen, Balken-, Spalten-, Linien-, Punkt (XY)- oder Blasendiagrammen auf die Fehlerindikatoren, den Datenpunkt oder die Datenreihe mit den Fehlerindikatoren, die Sie ändern möchten, oder gehen Sie wie folgt vor, um diese Elemente aus der Liste der Diagrammelemente auszuwählen:

   1. Klicken Sie auf eine beliebige Stelle im Diagramm.

      Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


   2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente und dann auf das gewünschte Diagrammelement.






2. Klicken Sie auf der Registerkarte Layout in der Gruppe Analyse auf Fehlerindikatoren, und klicken Sie dann auf Weitere Optionen für Fehlerindikatoren.






3. Führen Sie unter Fehlerbetrag eine oder mehrere der folgenden Aktionen aus:

   1. Um eine andere Methode zum Ermitteln des Fehlerbetrags zu verwenden, klicken Sie auf die gewünschte Methode, und geben Sie dann den Fehlerbetrag an.


   2. Um benutzerdefinierte Werte zum Ermitteln des Fehlerbetrags zu verwenden, klicken Sie auf Benutzerdefiniert, und füren Sie dann die folgenden Aktionen aus:

      1. Klicken Sie auf Wert angeben.


      2. Geben Sie in den Feldern Positiver Fehlerbetrag und Negativer Fehlerbetrag den Bereich auf dem Arbeitsblatt an, denn Sie als Werte für den Fehlerbetrag verwenden möchten, oder geben Sie die zu verwendenden Werte durch Semikolons getrennt ein. Geben Sie z. B. 0,4; 0,3; 0,8 ein.

         Tipp: Zum Angeben des Arbeitsblattbereichs können Sie auch auf die Schaltfläche Dialog reduzieren

         klicken und dann die Daten auswählen, die Sie auf dem Arbeitsblatt verwenden möchten. Klicken Sie erneut auf die Schaltfläche Dialog reduzieren, um zum Dialogfeld zurückzukehren.

         Hinweis: In Microsoft Office Word 2007 oder Microsoft Office PowerPoint 2007 wird die Schaltfläche Dialog reduzieren im Dialogfeld Benutzerdefinierte Fehlerindikatoren möglicherweise nicht angezeigt, und Sie können die zu verwendenden Fehlerbeträge nur eingeben.



Entfernen von Fehlerindikatoren (Office 2010)

1. Klicken Sie in 2D-Flächendiagrammen, Balken-, Spalten-, Linien-, Punkt (XY)- oder Blasendiagrammen auf die Fehlerindikatoren, den Datenpunkt oder die Datenreihe mit den Fehlerindikatoren, die Sie entfernen möchten, oder gehen Sie wie folgt vor, um diese Elemente aus der Liste der Diagrammelemente auszuwählen:

   1. Klicken Sie auf eine beliebige Stelle im Diagramm.

      Dadurch werden die Diagrammtools mit den Registerkarten Entwurf, Layout und Format angezeigt.


   2. Klicken Sie auf der Registerkarte Format in der Gruppe Aktuelle Auswahl auf den Pfeil neben dem Feld Diagrammelemente und dann auf das gewünschte Diagrammelement.






2. Führen Sie eine der folgenden Aktionen aus:

   1. Klicken Sie auf der Registerkarte Layout in der Gruppe Analyse auf Fehlerindikatoren, und klicken Sie dann auf Keine.






   2. Drücken Sie ENTF.



Tipp: Sie können Fehlerindikatoren auch unmittelbar nach dem Hinzufügen zum Diagramm entfernen, indem Sie auf der Symbolleiste für den Schnellzugriff auf Rückgängig klicken oder STRG+Z drücken.

Führen Sie eine der folgenden Aktionen aus:

Ausdrücken von Fehlern als Prozentsatz, Standardabweichung oder Standardfehler

1. Wählen Sie im Diagramm die Datenreihe aus, der Sie Fehlerindikatoren hinzufügen möchten.

   Wenn Sie beispielsweise in einem Liniendiagramm auf eine der Diagrammlinien klicken, werden alle Datenpunktmarkierungen dieser Datenreihe ausgewählt.


2. Klicken Sie auf der Registerkarte Diagramm Desig n auf Diagramm Element hinzufügen.






3. Zeigen Sie auf Fehlerindikatoren, und führen Sie dann eine der folgenden Aktionen aus:



Aktion	Ziel
Standardfehler	Der Standardfehler wird unter Verwendung der folgenden Formel angewendet: s = Nummer der Datenreihe I = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen des Punkts y im Diagramm n = Anzahl der Punkte pro Datenreihe y is = Datenwert der Datenreihe s und des I-ten Punkts n y = Gesamtzahl der Datenwerte aller Datenreihen
Prozentsatz	Verwenden eines Prozentsatzes des Werts für jeden Datenpunkt in der Datenreihe.
Standardabweichung	Anwendung eines Vielfachen der Standardabweichung unter Verwendung der folgenden Formel: s = Nummer der Datenreihe I = Datenpunktnummer in Datenreihe s m = Anzahl der Datenreihen des Punkts y im Diagramm n = Anzahl der Punkte pro Datenreihe y is = Datenwert der Datenreihe s und des I-ten Punkts n y = Gesamtzahl der Datenwerte aller Datenreihen M = Arithmetisches Mittel

Ausdrücken von Fehlern als benutzerdefinierte Werte

1. Wählen Sie im Diagramm die Datenreihe aus, der Sie Fehlerindikatoren hinzufügen möchten.


2. Klicken Sie auf der Registerkarte Diagramm Entwurf auf Diagramm Element hinzufügen, und klicken Sie dann auf Weitere Optionen für Fehlerindikatoren.

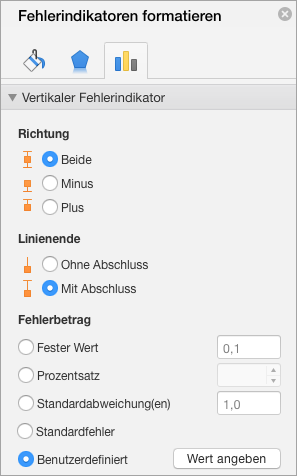

3. Klicken Sie im Bereich Fehlerindikatoren formatieren auf der Registerkarte Optionen für Fehler Indikatoren unter Fehlerbetrag auf Benutzerdefiniert, und klicken Sie dann auf Wert angeben.


4. Klicken Sie unter Fehlerbetrag auf Benutzerdefiniert, und klicken Sie dann auf Wert angeben.






5. Geben Sie in den Feldern Positiver Fehlerwert und Negativer Fehlerwert die gewünschten Werte (durch Kommas getrennt) für die einzelnen Datenpunkte ein (z. B. 0,4, 0,3, 0,8), und klicken Sie anschließend auf OK.

   Hinweis: Sie können Fehlerwerte auch als Zellbereich aus derselben Excel-Arbeitsmappe definieren. Zum Auswählen des Zellbereichs löschen Sie im Dialogfeld Benutzerdefinierte Fehlerindikatoren den Inhalt des Felds Positiver Fehlerwert oder Negativer Fehlerwert, und wählen Sie dann den zu verwendenden Zellbereich aus.



Hinzufügen von pos./neg. Abweichungen

1. Wählen Sie im Diagramm die Datenreihe aus, der Sie nach oben/unten Balken hinzufügen möchten.


2. Klicken Sie auf der Registerkarte Diagramm Entwurf auf Diagramm Element hinzufügen, zeigen Sie auf die nach oben/unten weisenden Balken, und klicken Sie dann auf nach oben/unten.

   Je nach Diagrammtyp stehen einige Optionen möglicherweise nicht zur Verfügung.
