Office: Erstellen eines Kastengrafikdiagramms

Erstellen eines Kastengrafikdiagramms
Excel für Microsoft 365 Word für Microsoft 365 Outlook für Microsoft 365 Excel für Microsoft 365 für Mac Word für Microsoft 365 für Mac Outlook für Microsoft 365 für Mac Excel 2019 Word 2019 Outlook 2019 Excel 2016 Excel 2019 für Mac Word 2019 für Mac Word 2016 Outlook 2016 PowerPoint 2016 Excel 2016 für Mac Outlook 2016 für Mac Word 2016 für Mac Excel für iPad Excel für iPhone Outlook 2019 für Mac Mehr... Weniger Ein Kastengrafikdiagramm zeigt die Verteilung von Daten in Quartilen, wobei Mittelwerte und Ausreißer hervorgehoben werden. Die Kästen können Linien in vertikaler Richtung aufweisen, die als "Whisker" bezeichnet werden. Diese Linien geben die Streuung außerhalb der oberen und unteren Quartile an, und jeder Punkt außerhalb dieser Linien (oder Whisker) wird als Ausreißer betrachtet.

Kastengrafikdiagramme werden am häufigsten in statistischen Analysen verwendet. Beispielsweise können Sie ein Kastengrafikdiagramm verwenden, um die Ergebnisse medizinischer Studien oder die Testergebnisse von Lehrern zu vergleichen.





Windows macOS  Erstellen eines Kastengrafikdiagramms

1. Wählen Sie Ihre Daten aus – Sie können eine einzelne Datenreihe oder mehrere Datenreihen verwenden.

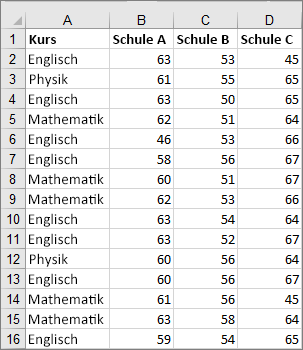

   (Die in der folgenden Abbildung zu sehenden Daten stellen einen Teil der Daten dar, die zum Erstellen des oben abgebildeten Beispieldiagramms verwendet werden.)




2. Klicken Sie in Excel auf Einfügen > Statistikdiagramm einfügen > Kastengrafik, wie in der folgenden Abbildung dargestellt.

   Wichtig: In Word, Outlook und PowerPoint funktioniert dieser Schritt etwas anders:

   1. Klicken Sie auf der Registerkarte Einfügen in der Gruppe Illustrationen auf Diagramm.


   2. Klicken Sie im Dialogfeld Diagramm einfügen auf der Registerkarte Alle Diagramme auf Kastengrafik.








Tipps:

• Verwenden Sie die Registerkarten Entwurf und Format, um das Aussehen des Diagramms anzupassen.




• Wenn diese Registerkarten nicht angezeigt werden, klicken Sie auf eine beliebige Stelle im Kastengrafikdiagramm, um die Diagrammtools im Menüband hinzuzufügen.



Ändern von Optionen für Kastengrafikdiagramme

1. Klicken Sie mit der rechten Maustaste auf einen der Kästen im Diagramm, um diesen Kasten auszuwählen, und klicken Sie dann im Kontextmenü auf Datenreihen formatieren.

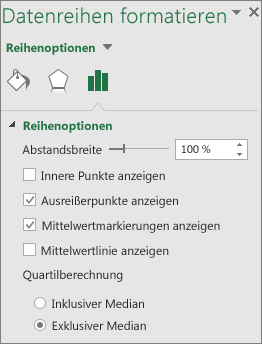

2. Nehmen Sie im Bereich Datenreihen formatieren mit ausgewählten Reihenoptionen die gewünschten Änderungen vor.

   (Die auf die Abbildung folgenden Informationen im Diagramm können Sie bei Ihrer Wahl unterstützen.)





   [parsehtml]<table id="tblID0EAABAAAABAABAAA"> <tbody> <tr> <td> <p> <b>Reihenoption</b> </p> </td> <td> <p> <b>Beschreibung</b> </p> </td> </tr> <tr> <td> <p> <b>Abstandsbreite</b> </p> </td> <td> <p> Steuert den Abstand zwischen den Kategorien.</p> </td> </tr> <tr> <td> <p> <b>Innere Punkte anzeigen</b> </p> </td> <td> <p> Zeigt die Datenpunkte an, die zwischen der unteren und der oberen Schnurrbart-Zeile liegen Zeile.</p> </td> </tr> <tr> <td> <p> <b>Ausreißerpunkte anzeigen</b> </p> </td> <td> <p> Zeigt die Ausreißerwerte an, die sich entweder unterhalb der unteren oder oberhalb des oberen Schnurrbarts befinden. Zeile.</p> </td> </tr> <tr> <td> <p> <b>Mittelwertmarkierungen anzeigen</b> </p> </td> <td> <p> Zeigt die Mittelwertmarkierung der ausgewählten Datenreihe an.</p> </td> </tr> <tr> <td> <p> <b>Mittelwertlinie anzeigen</b> </p> </td> <td> <p> Zeigt die Verbindungslinie zwischen den Mittelwerten der Kästen in der ausgewählten Reihe an.</p> </td> </tr> <tr> <td> <p> <b>Quartilberechnung</b> </p> </td> <td> <p> Wählen Sie eine Methode für die Medianberechnung aus:</p> <dl> <dd> <p> <b>Inklusiver Median</b>    Der Median wird in die Berechnung einbezogen, wenn N (die Anzahl der Werte in den Daten) eine ungerade Zahl ist.</p> </dd> <dd> <p> <b>Exklusiver Median</b>    Der Median wird aus der Berechnung ausgeschlossen, wenn N (die Anzahl der Werte in den Daten) eine ungerade Zahl ist.</p> </dd> </dl> </td> </tr> </tbody> </table>[/parsehtml]

Tipp: Weitere Informationen zum Kastengrafikdiagramm und Erläuterungen dazu, wie es bei der Visualisierung statistischer Daten hilft, finden Sie im Blogbeitrag des Excel-Teams zum Histogramm, Pareto- und Kastengrafikdiagramm. Möglicherweise möchten Sie auch mehr über die anderen neuen Diagrammtypen erfahren, die in diesem Blogbeitrag beschrieben werden.

Erstellen eines Kastengrafikdiagramms

1. Wählen Sie Ihre Daten aus – Sie können eine einzelne Datenreihe oder mehrere Datenreihen verwenden.

   (Die in der folgenden Abbildung zu sehenden Daten stellen einen Teil der Daten dar, die zum Erstellen des oben abgebildeten Beispieldiagramms verwendet werden.)




2. Klicken Sie im Menüband auf die Registerkarte Einfügen , und klicken Sie dann auf

   (das Symbol für das statistische Diagramm ), und wählen Sie Feld und Schnurrbartaus.



Tipps:

• Verwenden Sie die Registerkarten Diagramm Entwurf und Format , um das Aussehen des Diagramms anzupassen.


• Wenn die Registerkarten Diagramm Entwurf und Format nicht angezeigt werden, klicken Sie auf eine beliebige Stelle im Feld-und Schnurrbart Diagramm, um Sie dem Menüband hinzuzufügen.



Ändern von Optionen für Kastengrafikdiagramme

1. Klicken Sie auf eines der Felder im Diagramm, um dieses Feld zu markieren, und klicken Sie dann im Menüband auf Format.


2. Verwenden Sie die Tools auf der Menüband-Registerkarte Format , um die gewünschten Änderungen vorzunehmen.
