Office: Erstellen eines Pareto-Diagramms

Erstellen eines Pareto-Diagramms

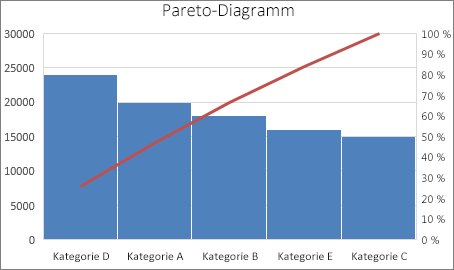

Excel für Microsoft 365 Word für Microsoft 365 Outlook für Microsoft 365 PowerPoint für Microsoft 365 Excel für Microsoft 365 für Mac Word für Microsoft 365 für Mac Outlook für Microsoft 365 für Mac PowerPoint für Microsoft 365 für Mac Excel 2019 Word 2019 Outlook 2019 PowerPoint 2019 Excel 2016 Excel 2019 für Mac Word 2016 Outlook 2016 PowerPoint 2016 Excel 2016 für Mac Excel für iPad Excel für iPhone Outlook 2019 für Mac Mehr... Weniger Ein Pareto-oder sortiertes Histogramm -Diagramm enthält beide Spalten, die in absteigender Reihenfolge sortiert sind, und eine Zeile, die den kumulierten Gesamtprozentsatz darstellt. Pareto-Diagramme heben die wichtigsten Faktoren in einer Datengruppe hervor und gelten als eins der sieben grundlegenden Tools der Qualitätskontrolle, weil darin die häufigsten Probleme oder Aspekte einfach erkannt werden.





Windows macOS  Erstellen eines Pareto-Diagramms

1. Wählen Sie Ihre Daten aus. In der Regel wählen Sie eine Spalte mit Text (Kategorien) und eine Spalte von Zahlen aus. In einem Pareto-Diagramm werden dann die gleichen Kategorien gruppiert und die entsprechenden Zahlen addiert.



   Wenn Sie zwei Spalten von Zahlen statt einer Spalte von Zahlen und einer mit den entsprechenden Textkategorien auswählen, stellt Excel Ihre Diagrammdaten in Containern dar, ähnlich wie ein Histogramm. Sie können dann diese Container anpassen.


2. Klicken Sie auf Einfügen > Statistikdiagramm einfügen, und wählen Sie unter Histogramm die Option Pareto aus.





   Sie können zum Erstellen eines Pareto-Diagramms auch die Registerkarte Alle Diagramme in Empfohlene Diagramme verwenden. Klicken Sie dazu auf Einfügen > Empfohlene Diagramme > Registerkarte Alle Diagramme.



Tipp: Verwenden Sie die Registerkarten Entwurf und Format, um das Aussehen Ihres Diagramms anzupassen. Wenn diese Registerkarten nicht angezeigt werden, klicken Sie im Pareto-Diagramm auf eine beliebige Stelle, um dem Menüband die Diagrammtools hinzuzufügen.



Konfigurieren von Containern

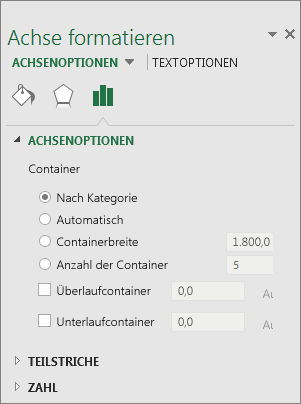

1. Klicken Sie mit der rechten Maustaste auf die horizontale Achse des Diagramms, und klicken Sie dann auf Achse formatieren > Achsenoptionen.




2. Verwenden Sie die folgenden Informationen, um die gewünschten Optionen im Aufgabenbereich Achse formatieren auszuwählen.



   Nach Kategorie    Die Standardeinstellung, wenn sowohl Daten als auch Text gezeichnet werden. Die Textkategorien werden auf der horizontalen Achse gezeichnet und im Diagramm in absteigender Reihenfolge angezeigt.

   Tipp: Um zu zählen, wie oft bestimmte Textzeichenfolgen vorkommen, fügen Sie eine Spalte hinzu, und füllen Sie diese mit dem Wert "1". Zeichnen Sie dann das Pareto-Diagramm, und legen Sie die Container auf Nach Kategorie fest.

   Automatisch    Dies ist die Standardeinstellung für Pareto-Diagramme, die mit einer einzigen Datenspalte gezeichnet werden. Die Containerbreite wird unter Anwendung der Regel nach Scott berechnet.

   Containerbreite    Geben Sie eine positive Dezimalzahl für die Anzahl von Datenpunkten in jedem Bereich ein.

   Anzahl der Container    Geben Sie die Anzahl der Container für das Pareto-Diagramm ein (einschließlich Überlauf- und Unterlaufcontainer). Die Containerbreite wird automatisch angepasst.

   Überlaufcontainer    Aktivieren Sie das Kontrollkästchen, um einen Container für alle Werte zu erstellen, die größer als die Zahl im entsprechenden Feld sind. Um diesen Wert zu ändern, geben Sie eine Dezimalzahl in das Feld ein.

   Unterlaufcontainer    Aktivieren Sie das Kontrollkästchen, um einen Container für alle Werte zu erstellen, die kleiner als die oder gleich der Zahl im entsprechenden Feld sind. Um diesen Wert zu ändern, geben Sie eine Dezimalzahl in das Feld ein.



Zum Erstellen von Histogrammen in Excel 2016 verwendete Formeln

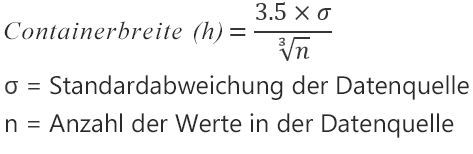

Regel nach Scott:



Die Regel nach Scott versucht, die Abweichung in der Varianz des Pareto-Diagramms verglichen mit der Datenmenge zu minimieren, wobei von einer Normalverteilung der Daten ausgegangen wird.

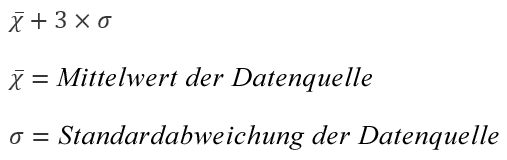

Überlaufcontainer

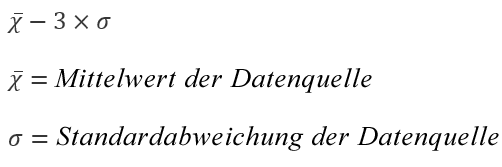

Unterlaufcontainer



Erstellen eines Pareto-Diagramms

1. Wählen Sie Ihre Daten aus. In der Regel wählen Sie eine Spalte mit Text (Kategorien) und eine Spalte von Zahlen aus. In einem Pareto-Diagramm werden dann die gleichen Kategorien gruppiert und die entsprechenden Zahlen addiert.



   Wenn Sie zwei Spalten von Zahlen statt einer Spalte von Zahlen und einer mit den entsprechenden Textkategorien auswählen, stellt Excel Ihre Diagrammdaten in Containern dar, ähnlich wie ein Histogramm. Sie können dann diese Container anpassen. Ausführliche Informationen finden Sie unter "Konfigurieren von Bins" auf der Registerkarte "Windows".

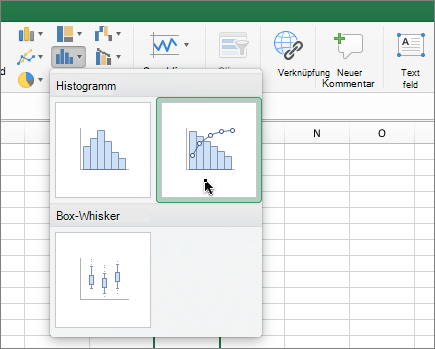

2. Klicken Sie im Menüband auf die Registerkarte Einfügen , und klicken Sie dann auf

   (das Symbol für das statistische Diagramm), und klicken Sie im Abschnitt Histogramm auf Pareto.



   Tipp: Verwenden Sie die Registerkarten Diagramm Entwurf und Format , um das Aussehen des Diagramms anzupassen. Wenn diese Registerkarten nicht angezeigt werden, klicken Sie im Pareto-Diagramm auf eine beliebige Stelle, um Sie im Menüband anzuzeigen.
